流量控制阀的安装连接

---

流量控制阀的安装连接方式可分为螺纹式、板式和法兰式，其中螺纹式连接的管口结构及技术条件可参见国家标准GB／T2878－93《液压元件螺纹连接——油口型式和尺寸》；法兰式连接的法兰结构及技术条件可参见有关的法兰标准。此处仅介绍板式连接流量控制阀的安装面。

(1)板式连接液压节流阀安装面

参见14．0．2(1)。

(2)板式连接液压流量控制阀安装面(摘自GB8089－87)

A．符号

本标准采用下列字母符号：

·字母A、B、P、T、X和Y为油口符号；

·字母F₁、F₂、F₃、F₄、F₅、F₆为固定螺钉孔符号；

·字母G为定位销孔符号；

·字母D为固定螺钉直径符号；

·字母R为安装面圆角半径符号。

B．公差

(A)安装面，即粗点划线以内的面积，采用下列数值：

·表面粗糙度：R_a不大于0．8μm；

·表面平面度：每100mm距离上不大于0．01mm；

·定位销孔直径公差：H₁₂。

(B)从坐标原点起，沿x和y轴计算孔位置尺寸的公差如下：

·定位销孔：±0．1mm；

·螺纹孔：±0．1mm；

·油口：±0．2mm。

C．安装面编号及尺寸

(A)主油口最大直径为6．3mm的二油口流量控制阀(油口尺寸代号：03)：

·安装面编号：GB8098AB－03－4－B；

·尺寸：见图15．1－1、表15．1－1。

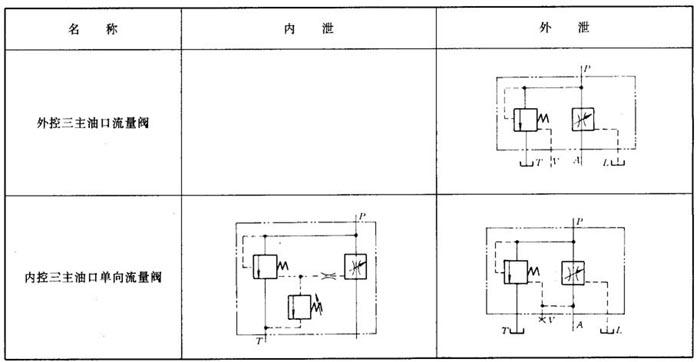

注：其它技术要求见本标准D项

表15．1－1 主油口最大直径为6．3mm的二主油口流量控制阀的安装面尺寸 单位：mm

表15．1－2 主油□最大直径为14．7mm的二主油口流量控制阀的安装面尺寸 单位：mm

表15．1－3 主油口最大直径为14．7mm的三主油口流量控制阀的安装面尺寸 单位：mm

表15．1－4 主油口最大直径为17．5mm的二主油口流量控制阀的安装面尺寸 单位：mm

表15．1－5 主油口最大直径为17．5mm的三主油口流量控制阀的安装面尺寸 单位：mm

表15．1－6 主油口最大直径为23．4mm的二主油口流量控制阀的安装面尺寸 单位：mm

表15．1－7 主油口最大直径为23．4mm的三主油口流量控制阀的安装面尺寸 单位：mm

表15．1－8 主油口最大直径为28．4mm的二主油口流量控制阀的安装面尺寸 单位：mm

表15．1－9 主油口最大直径为28．4mm的三主油口流量控制阀的安装面尺寸 单位：mm
