沸腾燃烧式锅炉的尺寸计算

---

1．沸腾炉内各段气流速度的确定

❶ 沸腾层运行风速的确定

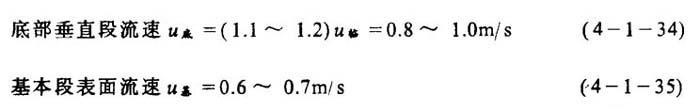

对于0～10mm的燃料灰渣：

对于0～2mm无烟煤飞灰：

式中 u_临——冷态下开始沸腾的临界流速(m／s)，有关燃料开始沸腾的冷态临界流速见表4－1－8

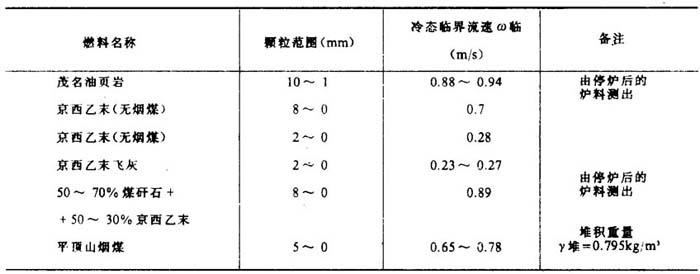

表4－1－8 燃料开始沸腾的冷态临界流速u_临

❷ 悬浮段流速的确定

［说明］悬浮段气流速度原则上愈小愈好，以利于降低飞灰含碳量。一般热态烟气流速应在1m／／s以下。

2．沸腾炉各部分断面积的计算

❶ 底部垂直端面积(布风板有效面积)计算

F_底——底部端面积(m²)

B_计——计算燃料消耗量(kg／h)，由热平衡求出

V_空——理论空气量(m³／kg)

x_沸——沸腾段的虚假过量空气系数，一般为a_沸=1．05～1．15

u_底——底部垂直段冷态空气流速(m／min)

a——长方形炉膛底部宽度(m)

b——长方形炉膛底部深度(m)

［讨论］b／a一般在1．0～2．4左右，b过小时易短路跑到溢流口去；a过小时易产生沸涌等不正常沸腾现象。

❷ 基本段出口端面积计算

式中 F_基——基本段出口端面积(m²)

V_烟——基本段烟气量(m³／kg)

V°_烟——理论烟气量(m³／kg)

a_基——基本段出口处实际过量空气系数

x_沸——沸腾段的燃料份额，一般为0．8～0．9左右，烟煤取下限，无烟煤取上限

u_烟——基本段烟气出口流速(m／s)

其它同上

❸ 悬浮段(扩大后的直段部分)断面积计算

式中 F_悬——悬浮段断面积(m²)

u_悬——悬浮段平均烟气流速(m／s)

T_悬——悬浮段平均温度(℃)

V烟——悬浮段平均烟气量(m³／kg)

△a_悬——悬浮段漏风系数，一般为0．03～0．05

其它同上

3．风帽的计算

❶ 两风帽间的距离的确定

［说明］长方形沸腾炉的风帽按等边三角形布置。

式中 L——相邻两风帽距离(mm)

D——风帽帽头直径，一般为60～100mm

❷ 风帽上小孔风速的计算

［说明］风帽小孔目前多为侧孔式，风阻约1．47kPa，帽全高约170～250mm。

式中 u_小——小孔风速(m／s)，一般取37～38m／s

γ_粒——烟尘容重(kg／m³)

δ_最大——最大厚度(m)

❸ 风帽小孔总面积计算

式中 F_总——小孔总面积(m²)

其它同上

❹ 每个风帽上的孔径计算

式中 n——风帽总数，由布风板作图求得(个)

Z——每个风帽的孔数(个)

d——风帽小孔直径(m)，一般为4～8mm，d愈小，气流分布愈均匀

❺ 每个风帽上的孔数计算

式中符号及含义同上
