树形图

---

表示句子中各语言单位及其关系的一种图示方式。

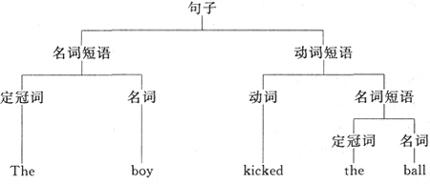

利用树形图分析句子时，可将句子划分为不同的短语，再将短语划分为单词，从而清楚地显示句子中各个成分之间的关系。如句子“Theboykickedtheball”(男孩踢球)，可用树形图表示出来(如图)。

从图中可以看出，这个句子是由一个名词短语(Theboy)和一个动词短语(kickedtheball)组成的。其中，名词短语由一个定冠词(The)和一个名词(boy)组成；动词短语则由一个动词(kicked)和另一个名词短语(theball)组成；这个名词短语又可以进一步划分为一个定冠词(the)和一个名词(ball)。

建立树形图的规则是“短语结构语法”。乔姆斯基认为，短语结构语法由一系列重写规则构成，根据这些规则可生成语言中所有句子。根据规则产生树形图的过程叫做推导过程。如生成上面句子的重写规则包括以下几条：(1)S(句子)→NP(名词短语)+VP(动词短语)；(2)NP→D(限定词)+N(名词)；(3)VP→V(动词)+NP；(4)N→boy，ball；(5)V→kicked；(6)D→the。树形图也能用来表示在问题解决过程中一系列的可能操作以及这些操作导致的各种状态，从而描述相应的问题空间。
