放锅热回收计算

---

【例】已知条件(按蒸煮物料衡算条件)：

每锅风干浆产量G₁：10．88t／锅

放锅时放出的蒸汽量D₁：770Kg／t风干浆

放锅时间T₁：20min

蒸煮周期T₂：5h

蒸煮锅台数n：4

蒸煮锅锅容V₁：125m³

热冷凝液温度t₂：90℃

循环冷却水温度t₁：40℃

冷凝器内蒸汽压力P₁：19．6kPa

污热水换热器的清水温度：入口t₃：10C

出口t₄：70℃

1．喷射冷凝器需要的冷却水量D

【说明】单位时间内应被冷凝的蒸汽量为放锅时放出的蒸汽量加上吹放锅管路所用的蒸汽量，取其值为放锅蒸汽的10%(A)。

❶ 应冷凝的平均蒸汽量D₂

❷ 最大蒸汽量D_最大

【说明】取最大蒸汽量为平均量的1．4倍。

【公式及计算】

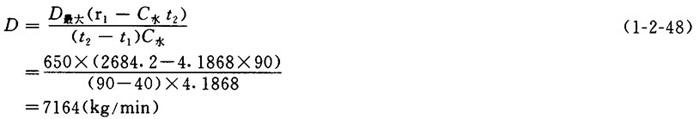

❸ 冷却水需要量D

【说明】查饱和蒸汽表得，压力P₁为19．6kPa的蒸汽温度为104．2℃，热焓r₁为2684．2kJ／kg。

【公式及计算】

2．污热水槽的容积V及贮备时间T₃

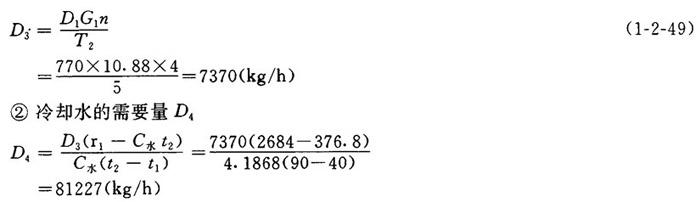

❶ 四个锅平均每小时的放锅蒸汽量D₃

❸ 污热水量D₅

D₅=D₃+D₄=7370+81227=88597(kg／h)

❹ 污热水槽的有效容积V

【说明】取污热水槽的容量V_p为2m³／m³锅容。

【公式及计算】

V=V_pV₁ (1－2－50)

=2×125=250(m³)

❺ 贮备时间T₃

【公式及计算】

3．污热水换热器所需面积F

❶ 在换热器内，污热水传给清水的热量Q₁

【公式及计算】

Q₁=D₄C_水(t₂－t₁)=81227×4．1868(90－40)

=17004060(kJ／h)

❷ 当换热器为逆流时，温度平均差Δt

【公式及计算】

❸ 换热器所需面积F

【说明】对换热器的传热系数K〔kJ／(m²．h．℃)〕板式可取8373．6；螺旋式可取6280～8164；管式取4186．8～5652。在此取6280。

【公式及计算】

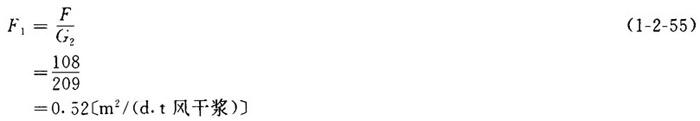

❹ 每日每吨风干浆传热面积F₁

每日产浆量G₂：

每日每吨风干浆传热面积F₁

❺ 每米³锅容传热面积F₂

4台蒸煮锅的总容积V_总=4×125=500(m³)

每米³锅容传热面积F₃

4．放锅热回收可得到的清洁热水量W

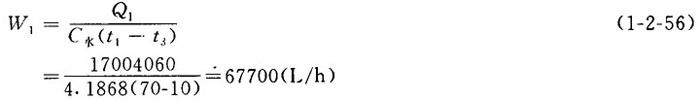

❶ 每小时可得清洁热水量W₁

【公式及计算】

❷ 每吨浆所得清洁热水量W₂

【公式及计算】
