轴向柱塞泵系列及其技术参数

---

5．3．1 摆动盘(直轴式)轴向柱塞泵

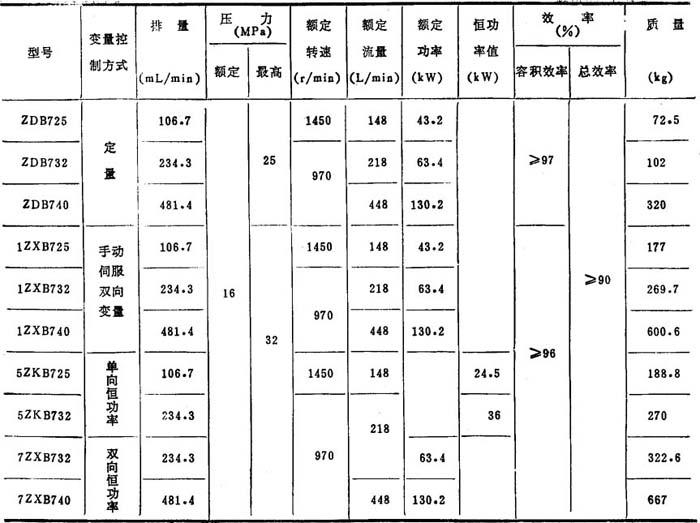

C□14系列轴向柱塞泵或马达的型号意义如下：

❶ 变量方式；无代号表示定量；1表示手动伺服；5表示恒功率控制；7表示液压伺服恒功率控制

❷ 名称：ZDB表示定量轴向柱塞泵(马达)；ZKB表示带壳体单向变量轴向柱塞泵；ZXB表示带壳体双向变量轴向柱塞泵

❸ 柱塞数❹ 柱塞直径(mm)

ZBS－H系列摆动缸式轴向柱塞泵的技术参数见7．4－38。其型号意义如下：

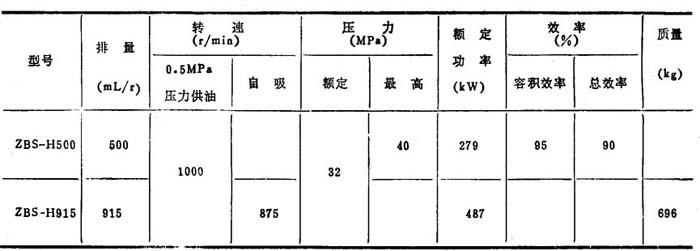

表7．4－38 ZBS－H500和ZBS－11915型轴向柱塞泵技术参数

❶ 轴向柱塞泵❷ 手动伺服双向变量❸ 压力等级：32MPa❹ 排量

A2F、A6V、A7V、A8V系列轴向柱塞泵(马达)的技术参数分别见表7．4－39～7．4－42。

A2F斜轴式定量泵(马达)的型号意义如下：

例：A2F10(后面各号由用户选定)

❶ 名称：斜轴式定量泵(马达)❷ 排量❸ 旋转方向：R表示顺时针；L表示反时针；W表示正、反向；

❹ 结构型式：1、2、3、4、5❺ 轴伸结构：P表示平键；Z表示花键(德标)；S表示花键(国标)；
❻ 泵盖型式：1、2、3、4

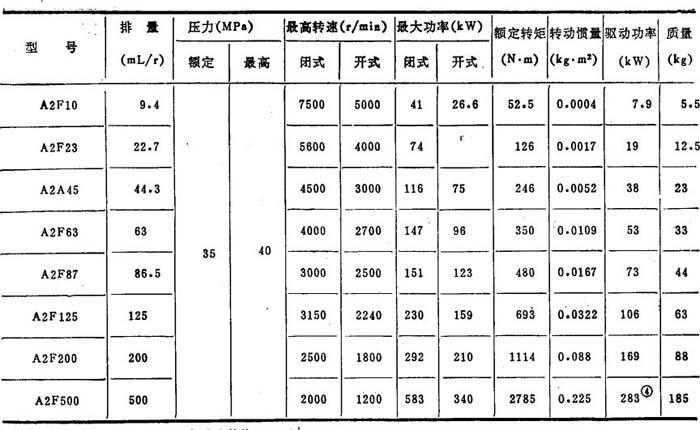

表7．4－39 A2F定量泵(马达)技术参数

注：
❶ 最高转速是额定压力时的数值。

❷ 最大功率是额定压力最高转速时的数值。

❸ 驱动功率是指额定压力，转速1450r／min时的数值。

❹ 是转速1000r／min时的数值。

❺ “闭式”，“开式”，见第7篇第8章。

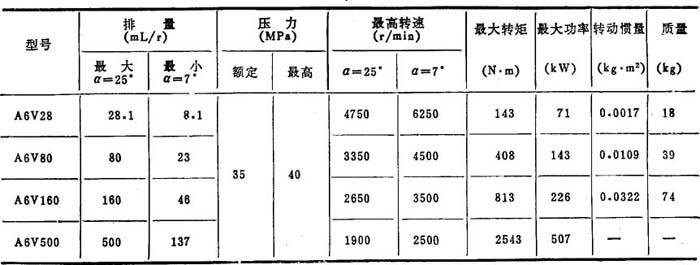

表7．4－40 A6V斜轴式变量马达技术参数

注：表中以外的中间档次的参数可向有关液压泵厂函索。

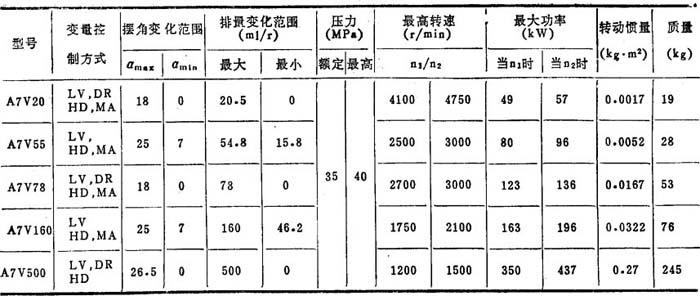

表7．4－41 A7V斜轴式变量轴向柱塞泵技术参数

注：见表7．4－40注。

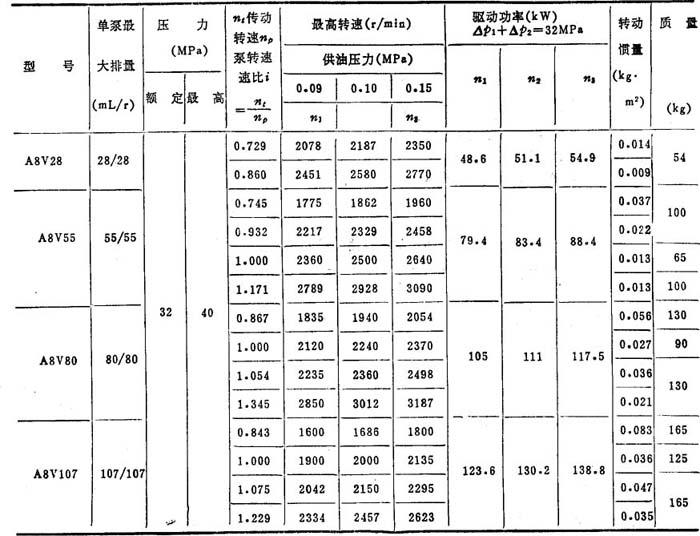

表7．4－42 A8V斜轴式变量双泵技术参数

A6V斜轴变量马达的型号意义如下：

例：A6V28(后面各号由用户选定)

❶ 名称：斜轴式变量马达❷ 排量❸ 变量方式：HD表示液控变量；HA表示高压自动变量；DA表示转速液控变量；MA表示手动变量

❹ 结构型式：Ⅰ表示排量28～250mL／r；S表示排量500mL／r

❺ 油口连接型式：f表示法兰；g表示螺纹

❻ 轴伸结构：P表示平键；Z表示花键(德标)；S表示花键(国标)

❼ 装配方式：1表示HA变量机构，摆角由最小到25°；2表示带HD或DA变量机构，摆角由25°到最小

❽ 最小摆角

A7V斜轴式变量泵的型号意义如下：

例：A7V20(后面各号由用户选定)

❶ 名称：斜轴式变量泵❷ 排量❸ 变量方式：LV表示恒功率变量；DR表示恒压变量；HD表示液控变量；MA表示手动变量

❹ 结构型式：1表示排量20～160mL／r；2表示排量250～500mL／r❺ 转向(从轴端看)：R表示顺时针；L表示反时针

❻ 轴伸结构：P表示平键；Z表示花键(德标)；S表示花键(国标)❼ 油口连接：F表示法兰；G表示螺纹

❽ 行程限位：O表示无限位装置；M表示机械限位；H表示液压限位(只用于LV恒功率泵)

A8V斜轴式变量双泵的型号意义如下：

例：A8V28(后面各号由用户选定)

❶ 名称：斜轴式变量双泵❷ 排量

❸ 变量型式：SR为总功率控制

❹ 结构形式：1表示标准型；2表示不带辅助传动；3表示可附加定量泵A2F

❺ 转向，R为顺时针(从轴端看)❻ 系列

❼ 速比：0、1、2、3

❽ 吸油口连接；法兰❾ 出油口连接，f表示法兰；g表示螺纹❿ 行程限位：1为固定

ZB系列斜轴泵(马达)中，ZB系列斜轴泵是不带外壳的双向变量泵，ZM系列斜轴马达也可作定量泵用。二者可单独使用，也可组成开式或闭式液压系统。其技术参数见表7．4－43。

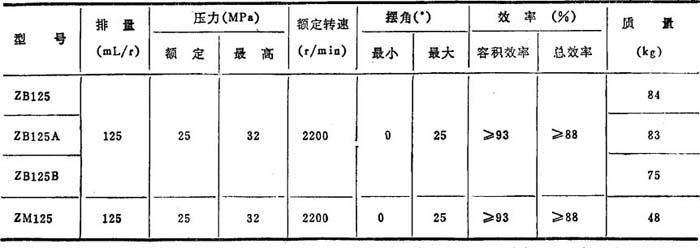

表7．4－43 ZB斜轴泵(马达)技术参数
