打浆机底刀受力计算

---

1．重锤杠杆式调压装置的受力计算

【说明】 重锤杠杆式调压装置的受力情况如图1－12－3。平衡重锤的重量W通过杠杆使刀辊作用在底刀上的力发生变化。

【公式】

Q=Q₁－Q₂=Q₁－KW (1－12－17)

式中 Q——实际作用在底刀上的有效重力(N)

Q₁——作用在底刀上的总重力(N)

Q₂——由平衡重锤的重力W通过杠杆作用在刀辊上的力(N)

1－平衡杆 2－游锤W₁ 3－支点 4－缓冲装置 5－重锤W₂ 6－加压杠杆 7－支点 8－连杆 9－飞刀辊轴承臂 10－飞刀辊轴承臂铰接支点

【公式】

式中 Q——实际作用在底刀上的有效重量(N)

Q₁——作用在底刀上的总重量(N)

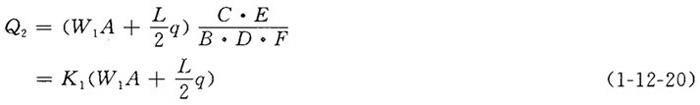

Q₂——由游锤W1和平衡杆L的重量q作用在飞刀辊的力(N)

——常数，以K表示

Q₃——田重锤W作用在飞刀辊上的力(N)

——常数，以K表示

W₁——游锤重量(N)

W₂——重锤重量(N)
