复合类加工纸挤出机的生产率(流量)的计算

---

【说明】 挤压复合工艺过程是将聚乙烯等热塑树脂，从挤出机扁平机头的狭缝中挤出熔融状树脂薄膜，并立即通过双辊将熔融状薄膜压在纸、布、铅箔等基材表面上，冷却后制成各种复合材料。单螺杆挤出机基本参数见表1－17－8；挤出机的生产率(流量)的计算见下式。

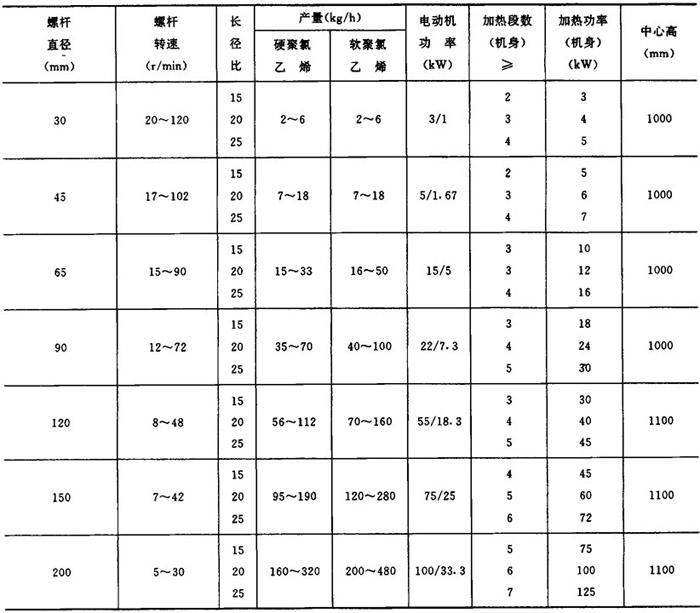

表1－17－8 单螺杆挤出机基本参数

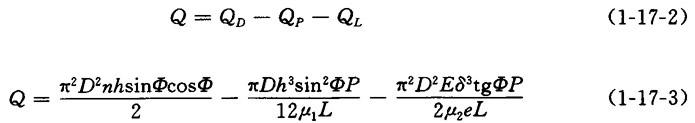

【公式】

式中 Q——体积流量(cm³／s)

Q_D——正流量(cm³／s)

D——螺杆外径(cm)

n——螺杆转速(r／min)

h——计量段螺槽深(cm)

Φ——螺旋角(度)

Q_P——逆流量(cm³／s)

P——螺杆计量段末端物料压力(kg／cm²)

μ——螺槽中熔融物料粘度(kg·s／cm²)

L——螺杆计量段长度(cm)

Q_L——漏流量(cm³／s)

E——螺杆偏心距校核因数，通常取1．2

δ——螺杆与机筒间隙(cm)

e——螺筋宽度(cm)

μ₂——间隙中熔融物料粘度(kg·s／cm²)

【讨论】
❶ 挤出量Q与螺杆直径平方成正比，即：

❷ δ值一般较小，式1－17－2中第三项漏流量QL可忽略不计，因此，公式可简化为：

式中 A、B——螺杆结构尺寸常数，可由式1－17－3相对应的参数求得

❸ 当过滤板、过滤网、机头均未装上时，机头压力为零，挤出量即为挤出机的最大流量Q_max

❹ 当Q=0，则Q_D=Q_P，可计算在螺杆末端的最高压力P_max

❺ 对挤出机各部件进行强度计算时，一般取机头压力为：

❻ 物料在机头的流动方程式：

式中 △P——物料通过机头的压力降(kgf／cm²)△P≈P

μ——物料在机头处的粘度(kg·s／cm²)

K——机头阻力系数，与机头形状有关，对圆形机头：

对狭缝状机头：

对圆管状机头：

D₁——圆筒直径(cm)

L₁——平直部分长度(cm)

W——狭缝宽度(cm)

t——狭缝厚度或圆管厚度(cm)

m——管平均周长(cm)
