型腔模钢

---

型腔模钢(P组)所含的主要合金元素为铬和镍。P2～P6钢是按照工具钢的质量标准生产的渗碳钢。它们在退火态有很低的硬度和低的抗加工硬化能力。因而可采用冷挤压法制造模具型腔。在型腔成型后，模具经渗碳、淬火和回火到表面硬度HRC58左右。P4和P6是深淬透钢；P4钢空冷时渗碳表面可以淬透。

P20和P21钢通常供货时已热处理到HRC30～36，在这种状态，可以很容易地进行切削加工，制成大型及复杂的模具。由于这些钢是预先热处理好的，加工成型后不需作高温热处理，故可避免变形和尺寸变化。然而，当用于塑料成型模时，P20钢有时在机加工型腔后要进行渗碳与淬火。P21是一种含铝的析出硬化钢，在预先淬火到HRC32～36的硬度下使用。经机加工和低温时效后，在和生产实际一样大的大截面上，P21钢硬度可达到HRC38～40。

除P4及P21外，所有P组钢都具有低的高温抗软化能力，P4和P21则只有中等的高温抗软化能力。P组钢几乎专门用于低温的压铸模及塑料注射模或压胶模。塑料模常常要求庞大的钢块，有时厚度可达750毫米，重量可达10吨。这些大模块往往对无疵病、纯净度和淬透性有严格的要求。用电炉、真空脱氧和特殊脱氧处理已经成为P组工具钢的标准生产方法。另外，浇铸和锻造方法已被改进，以获得高度均匀性。

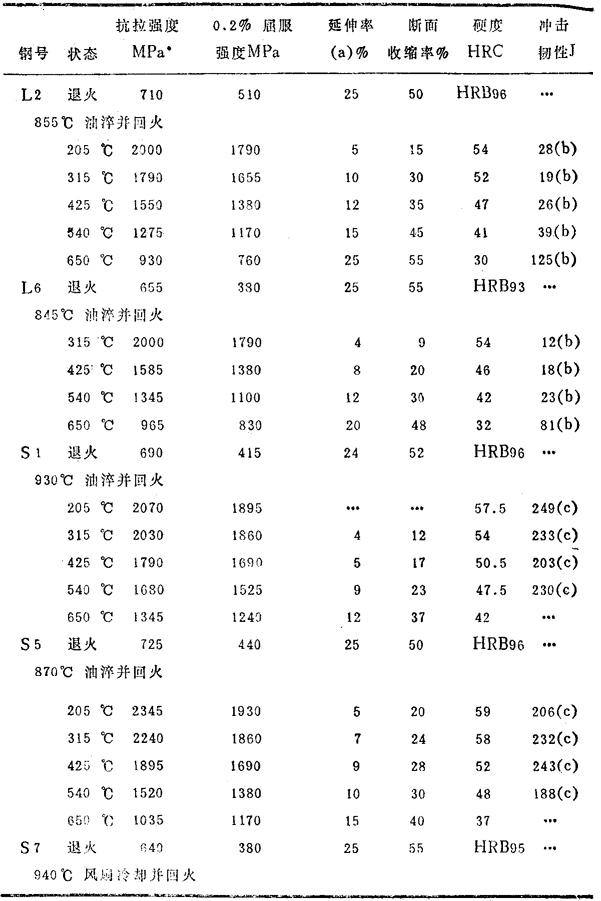

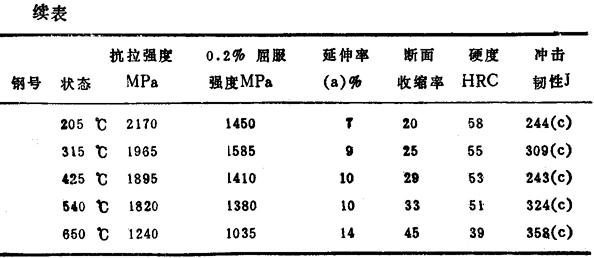

表4 L和S组工具钢的室温常规机械性能

注：(a)在50毫米内。

(b)夏氏V－缺口。

(c)夏氏无缺口。

·1MPa=0．102公斤(力)／毫米²，1J=0．102公斤(力)·米——译注。
