圆弧圆柱蜗杆主要参数

---

蜗杆法截面齿廓为基本齿廓。法截面和轴截面齿形分别见图4．17-8a)、b)。砂轮轴截面圆弧半径ρ：当m≤10mm，ρ=(5．5～6．0)m；m＞10mm，ρ=(5～5．5)m。砂轮轴截面产形角a0=23°±0．5°。齿顶高h_a：当z₁≤3，h_a=1m；z₁＞3．h_a=(0．85～0．95)m。顶隙c≈0．16m。齿顶倒圆。圆角半径不大于0．2m。

圆弧圆柱蜗杆模数和蜗杆分度圆直径见表4．17-19，中心距a和传动比l参见表4．17-13、4．17-14。圆弧圆柱蜗杆传动蜗轮变位系数推荐取0≤x≤1。

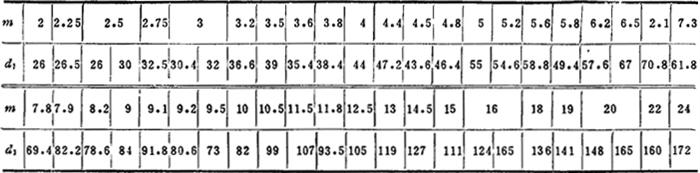

表4．17-19 圆弧圆柱蜗杆模数和分度圆直径 mm
