同步阀

---

在两个液压执行机构共同带动同一工作机构时，要求两液压缸运动同步，其方法有多种，采用同步阀是其中的一种。

同步阀可根据负载的不同，阀芯能自动调节所处的位置，使流过阀的两股油流的流量相同。按同步阀的工作原理，可分为：分流阀，即进入阀为一股油流，阀能输出流量相同的两股油流；集流阀，即输入阀的是流量相同的两股油流，输出为一股油流。具有上述两种功能的阀叫分流－集流阀。若按产品分，则有：分流式同步阀，即可按固定比例将一股油流分为两股支流，使执行元件在一个方向上达到速度同步；单向分流式同步阀，其功能和分流阀相同，油流反向流动时可经单向阀流出，因而可减小经过阀的压力损失；分流—集流式同步阀，即可按固定比例自动分配或集中两股油流，使执行元件双向均能速度同步。常用同步阀的技术参数见表7．6－26，其型号的意义如下：

❶ 名称：FJL为分流—集流阀；FL为分流阀：FDL为单向分流阀

❷ 板式连接代号为B❸ 通径：mm❹ 压力：32MPa

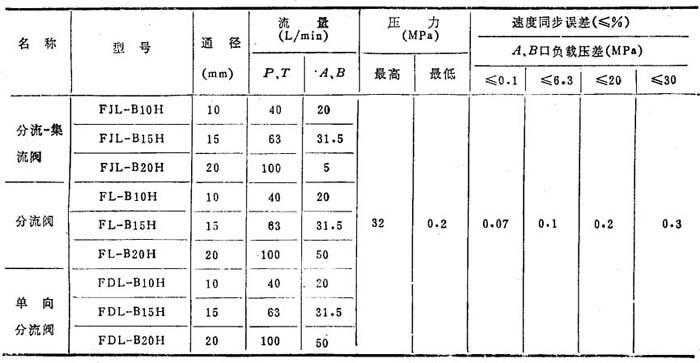

表7．6－26 同步阀技术参数

注；
❶ 表中P为进油口；T为回油口；A、B为通往执行机构的油口。
