受力分析

---

1．3．1 约束和约束反力

限制非自由体运动的物体称为该非自由体的约束。

约束作用于被约束物体的力称为约束反力(简称约束力)。约束反力的作用点在约束物体与被约束物体的接触点，约束反力的方向与约束阻碍的运动(或运动趋势)的方向相反，约束反力的大小取决于被约束物体的运动状态和它所受到的其它力的作用情况，由力学定律来确定。常见的约束及其约束反力的作用点和方向见表1．2－4。

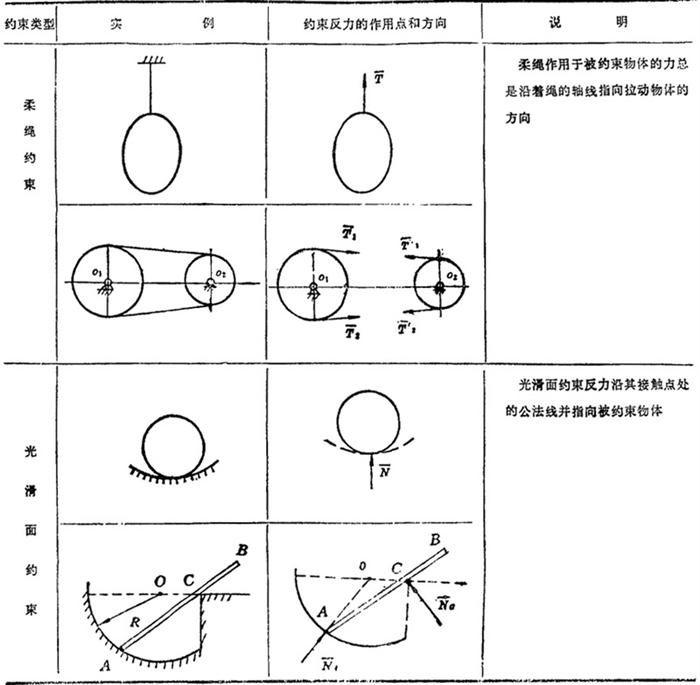

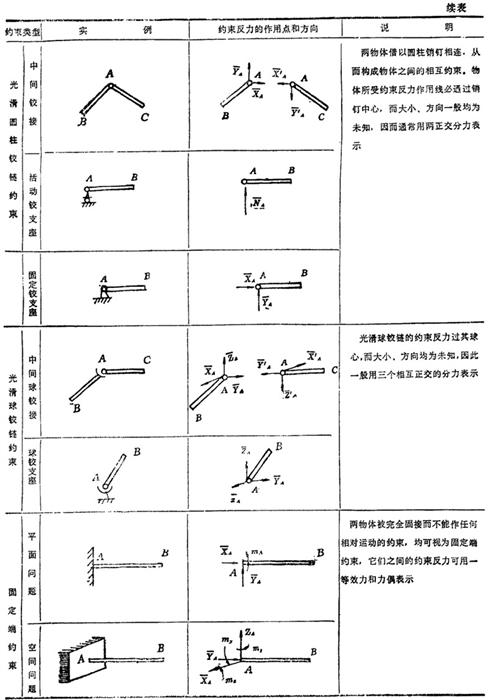

表1．2－4 常见的几类约束及其约束反力

1．3．2 受力分析实例

取某一构件或几个构件的组合体为分析对象，并把它从周围约束中分离出来(解除约束)，单独画出它的轮廓简图(取分离体)，分析并画出它所受的全部外力(画受力图)，这一全过程称为对所取对象的受力分析。表1．2－5给出了对一些构件的受力分析的实例。

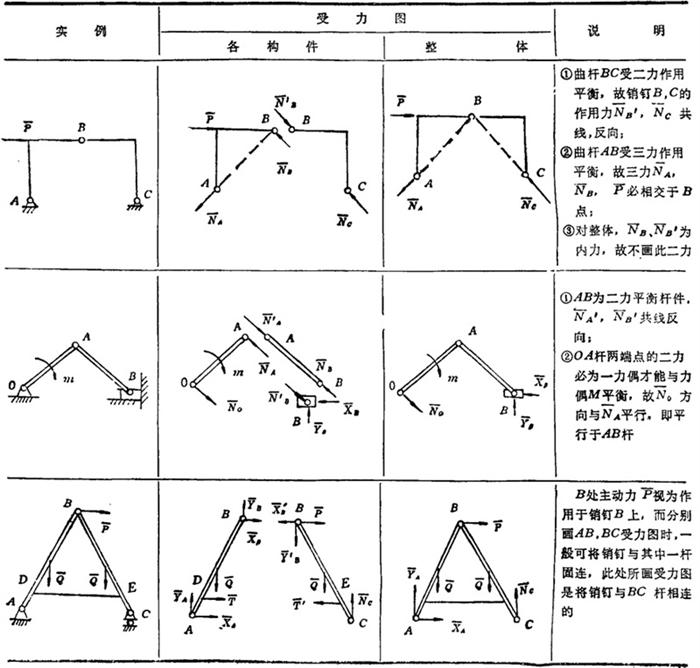

表1．2－5 构件受力分析实例
