双作用多级液压缸

---

3HSTG型液压缸是张家口长城液压油缸厂生产的双作用活塞式多级液压缸。为3～8吨垃圾车系列配套，用于垃圾车后厢推板使用。

(1)结构特点

图23．4－12为3HSTG150E－J型双作用多级液压缸。该多级缸通过第三级活塞7的杆端A、B油口进出油。从B口进油时一、二、三级活塞依次伸出；从A口进油时依次内缩。

1－活塞用支承环；2－斯特封；3－钢丝挡圈；4－缸筒；5－一级活塞；6－二级活塞；7－三级活塞；8－O形密封圈；9－一级导向套；10－二级导向套；11－轴用支承环；12－y_x形密封圈；13－格来圈；14－防尘圈；15－三级导向套

它的结构特点是：
❶ 在活塞两端和导向套两端都用支承环支承，耐磨性好；
❷ 导向套处不仅采用y_x形密封圈，还采用了组合密封圈，密封性能好。

组合密封圈是由两个简单的单件组成一体，一为耐磨的填充聚四氟乙稀滑环，另一为用丁腈橡胶或氟橡胶制成的“O”形圈弹性体，活塞杆用组合密封圈称斯特封(图23．3－26)，活塞用组合密封圈称格来圈(图23．3－10)。该密封件对高压、高速及较高温度的往复运动密封，具有良好的使用性能和较高的使用寿命。

(2)型号说明

3 H S TG 150 E － L － RJ

❶ ❷ ❸ ❹ ❺ ❻ ❼ ❽

❶ 伸出级数：3级

❷ 活塞式——H

❸ 双作用式——S

❹ 多级液压缸——TG

❺ 缸径(最大级)(mm)

❻ 压力级

E——16MPa

❼ 总行程(mm)

❽ 安装方式

RJ——后端单耳环、中间耳轴

RR——两端耳环

(3)性能参数及安装尺寸

见表23．4－38及图23．4－12。

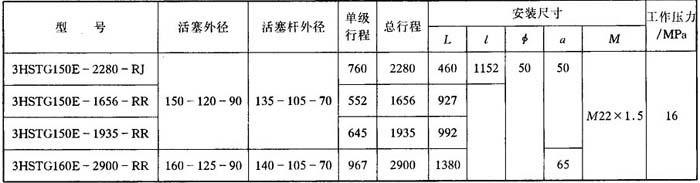

表23．4－38 3HSTG*E－L－* *多级缸主要技术规格及安装尺寸 单位：mm
