航天员舱外用稳定和移位装置

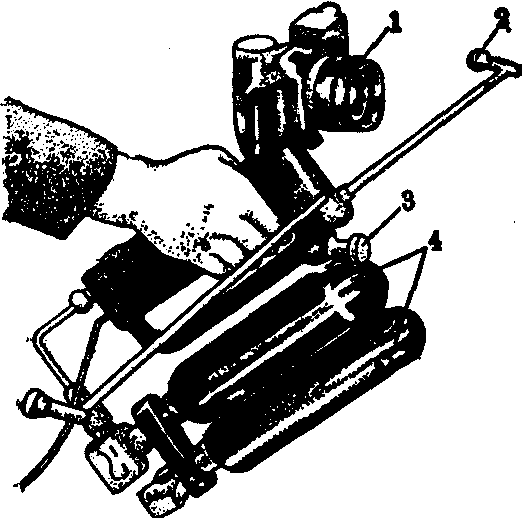

宇宙空间移动用喷射手枪

1.照像机 2,3.喷嘴 4.氧气瓶

航天员在宇宙空间处于失重状态，不能象地面上那样随意行动，且随时有发生旋转的可能。为了稳定体位并能进行定向活动，须使用稳定与移动装置。
喷枪式移动装置是航天中常用的一种简便工具。外形如图所示： 上部装有一个向前方喷射的喷咀(3)，两侧装有向后方喷射的喷咀(2)，手柄上装有“双背”扳机。在失重下行动时应将喷枪放在身体重心所在位置，用手按压扳机，起动喷射器，产生推力，使身体移动。
稳定装置可保证航天员向任一方向移动并稳定体位。该装置通常由以下各主要部件组成：
❶动力系统，用90%的过氧化氢为燃料，用氮气推动燃料到喷射器，用手调节燃料的供给量。分别备有两个喷咀用于向前、向后、向上和向下移动。
❷操纵系统，该系统保证航天员在三个平面上移动时体位的稳定。通常是自动控制，也可手控。
❸信号系统，体位的稳定情况通过三个陀螺仪实现。陀螺仪发出的信号控制各喷射器的阀门。如果信号超过规定水平以及补偿±5°的扰动时，喷射器开始工作。在该系统关键部件发生故障时，可发出警报信号，以确保安全。
