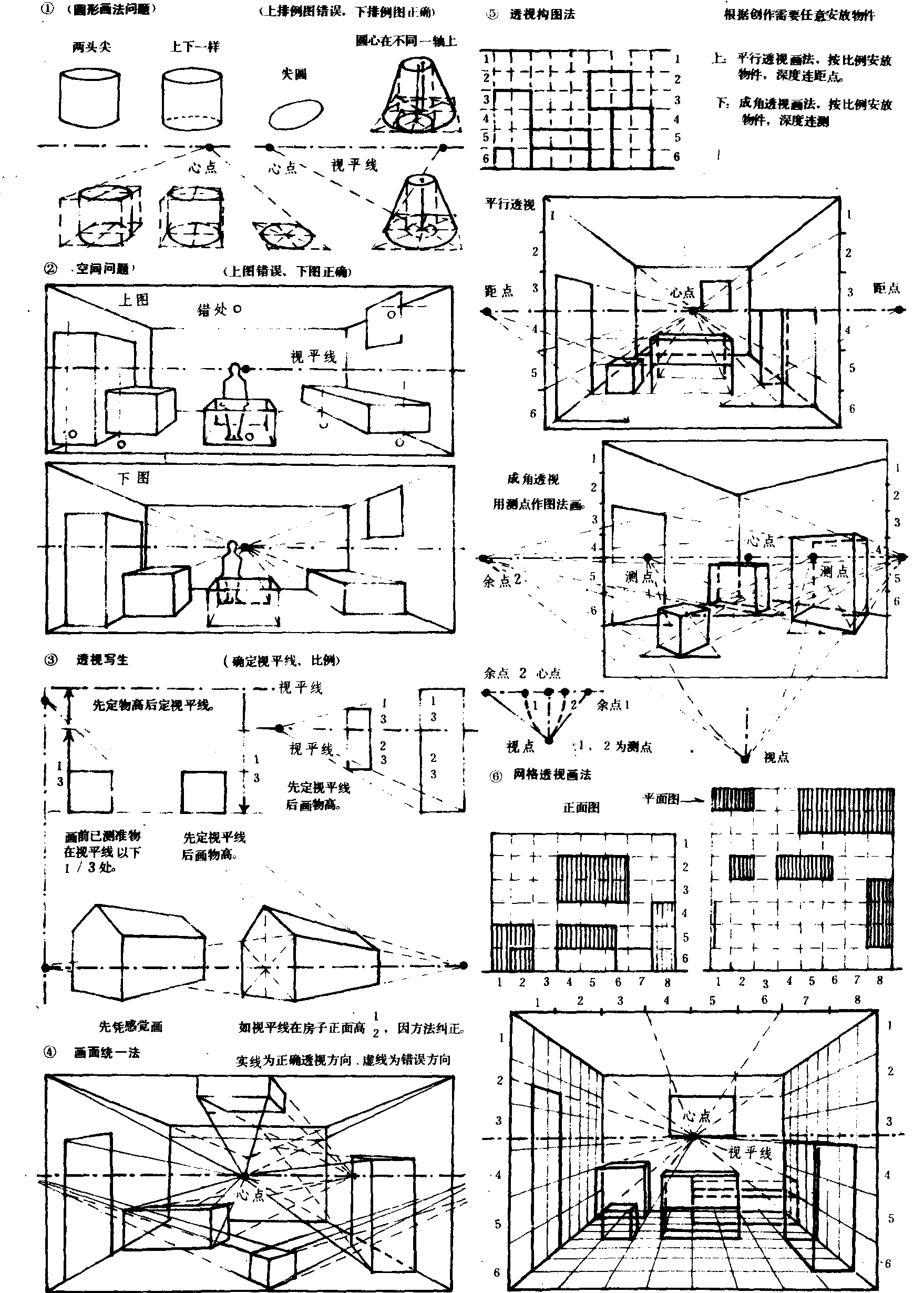

网格作图法)Wangge zuotu fa

此法是简易实用的作图法。
❶先画方格的平面图，把画的物体布置在方格内。作图时先画方格平面图透视，再在透视方格内按方格位置画物体的长、宽、高。
❸竖面高度比例要和平面图一致，或先画方格竖面比例图，同样画出透视竖面方格比例图用来确定物体高度(图8
❻)。

228

图1

229

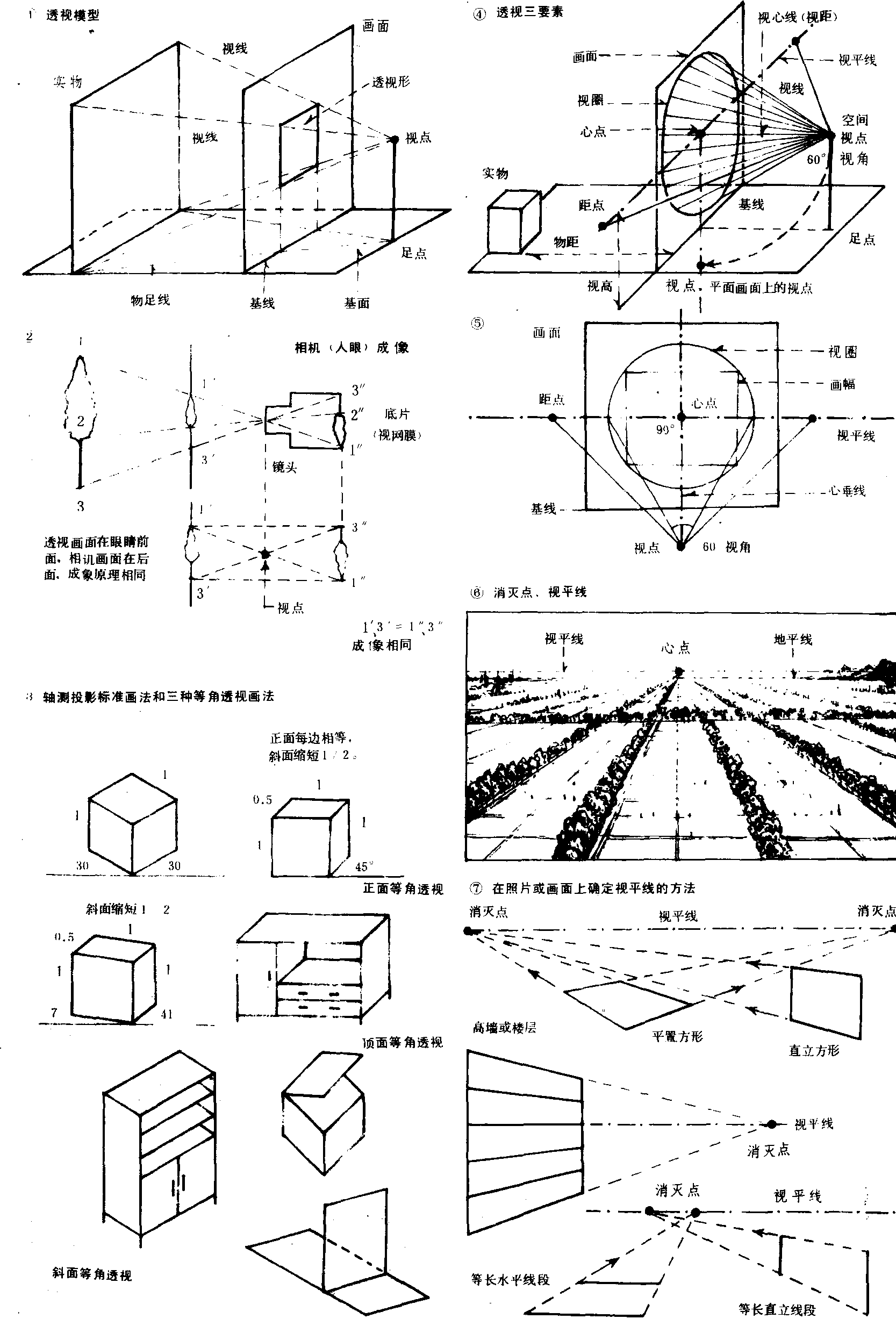

图2

230

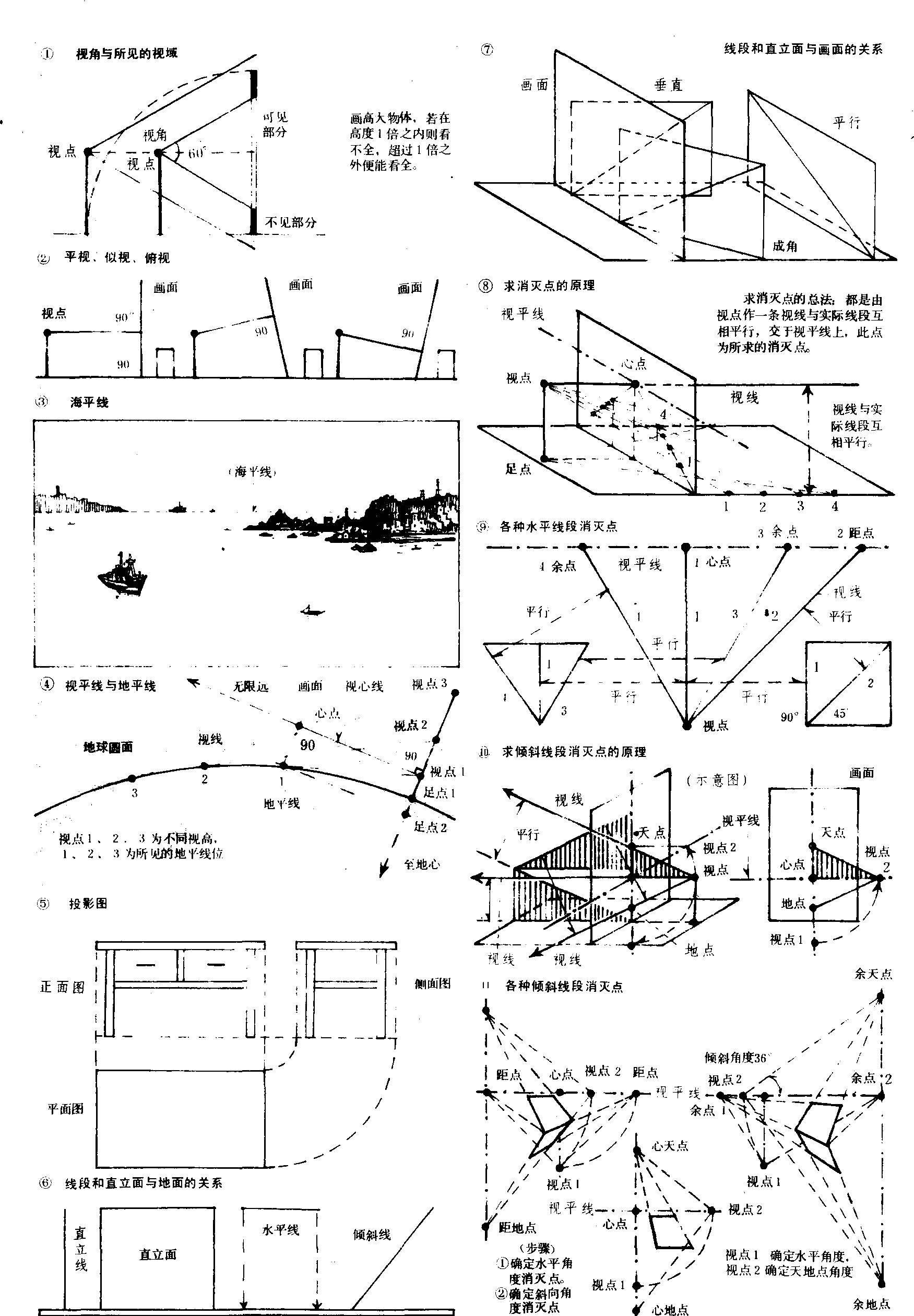

图3

231

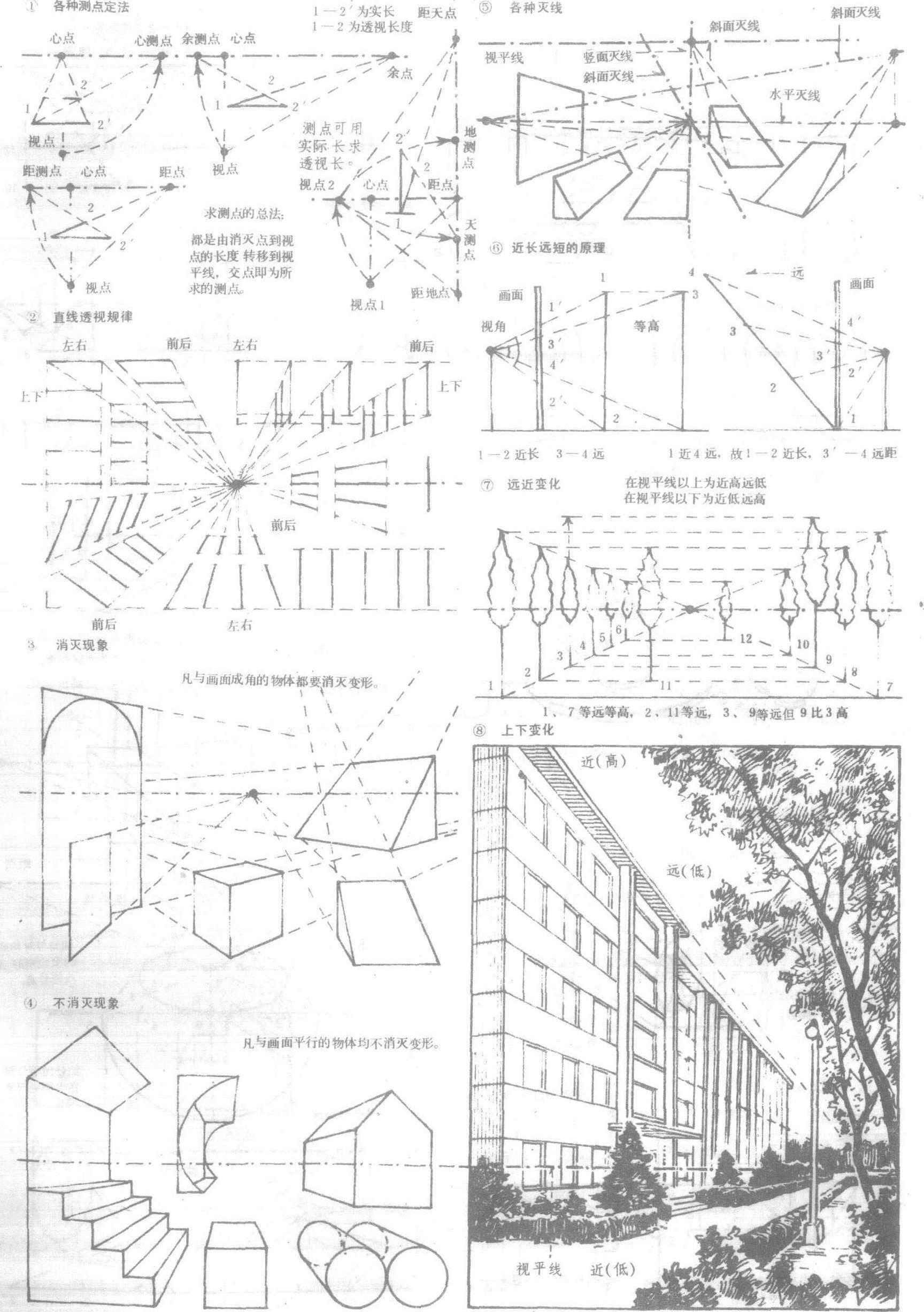

图4

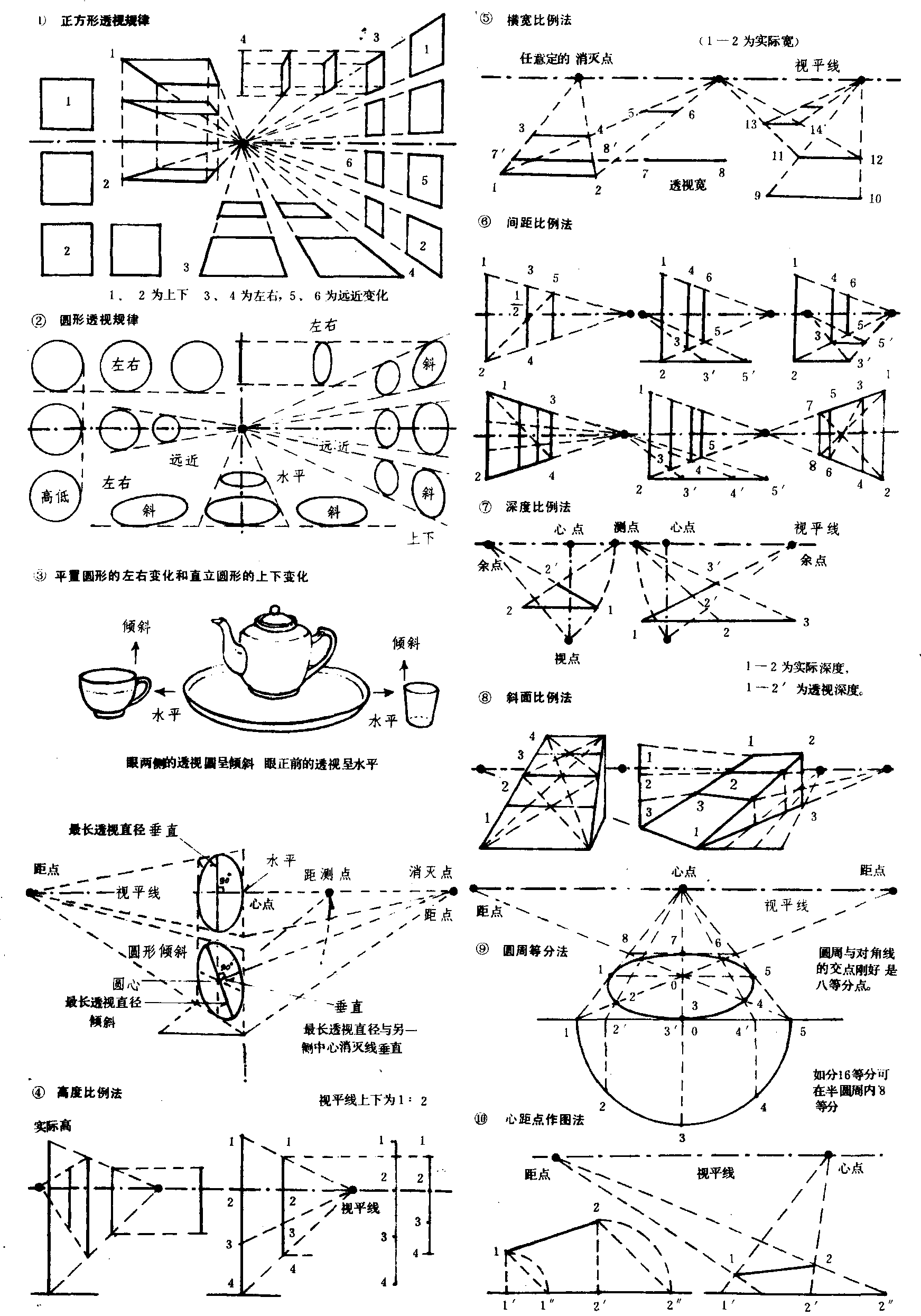

图5

233

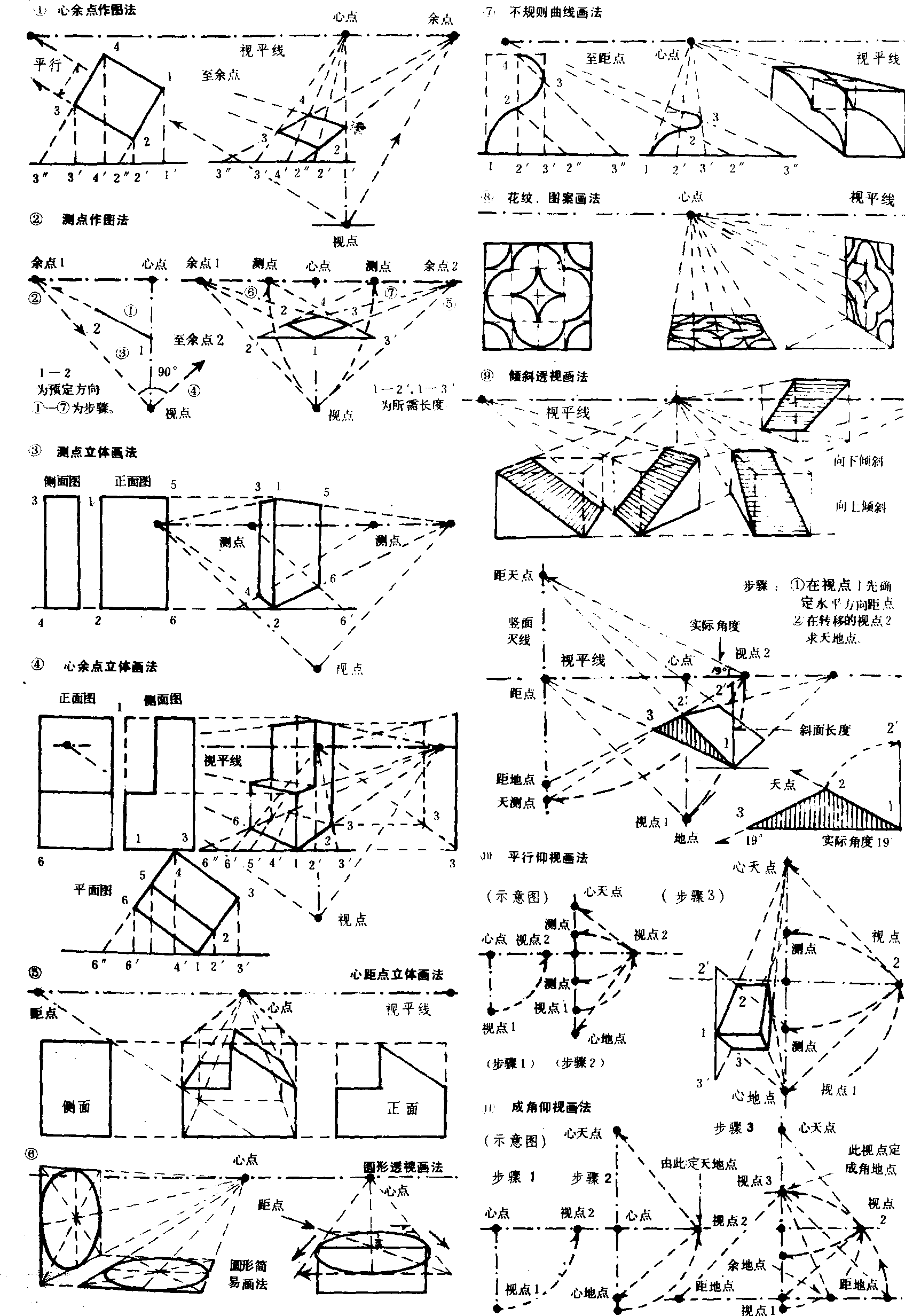

图6

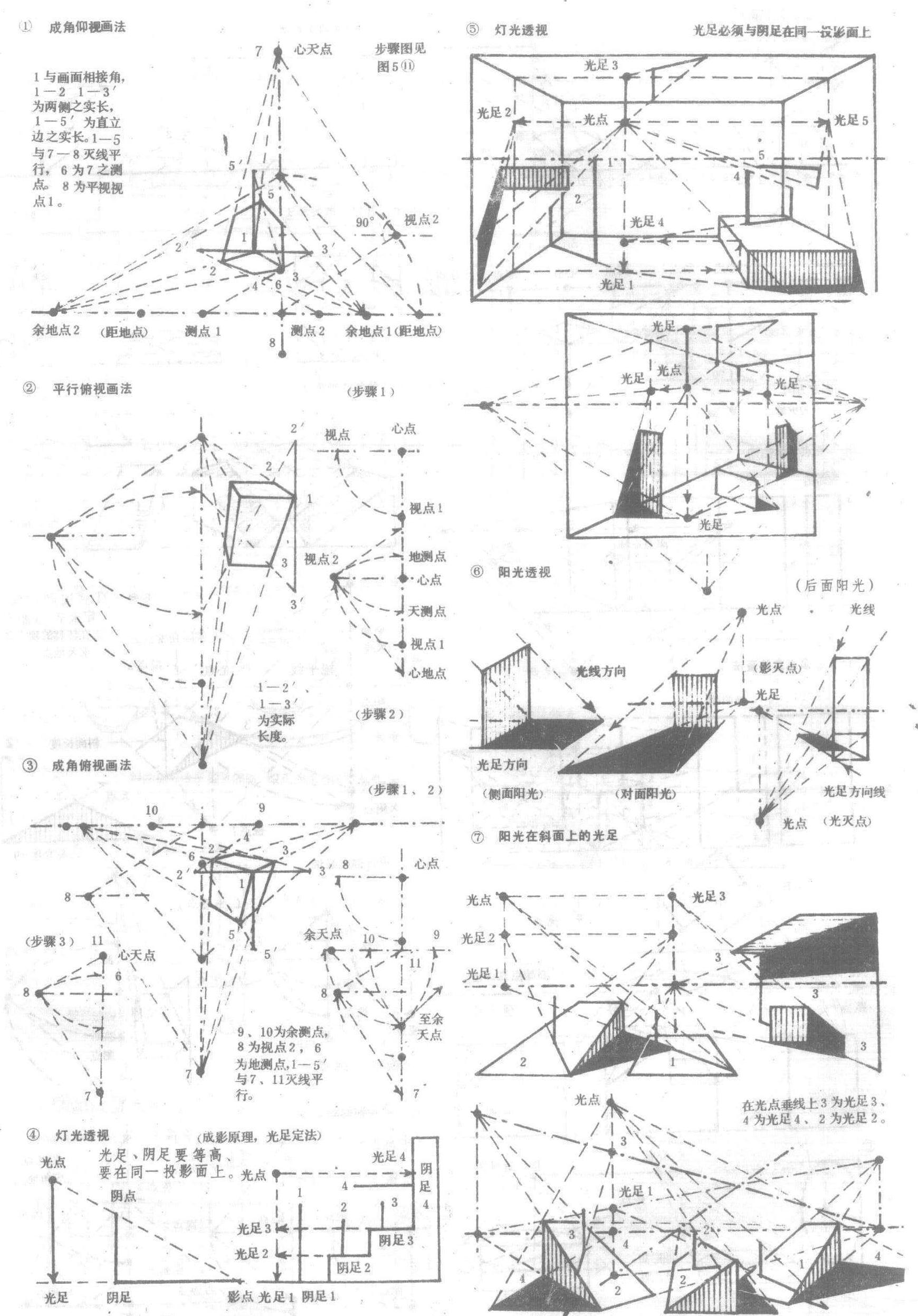

图7

235

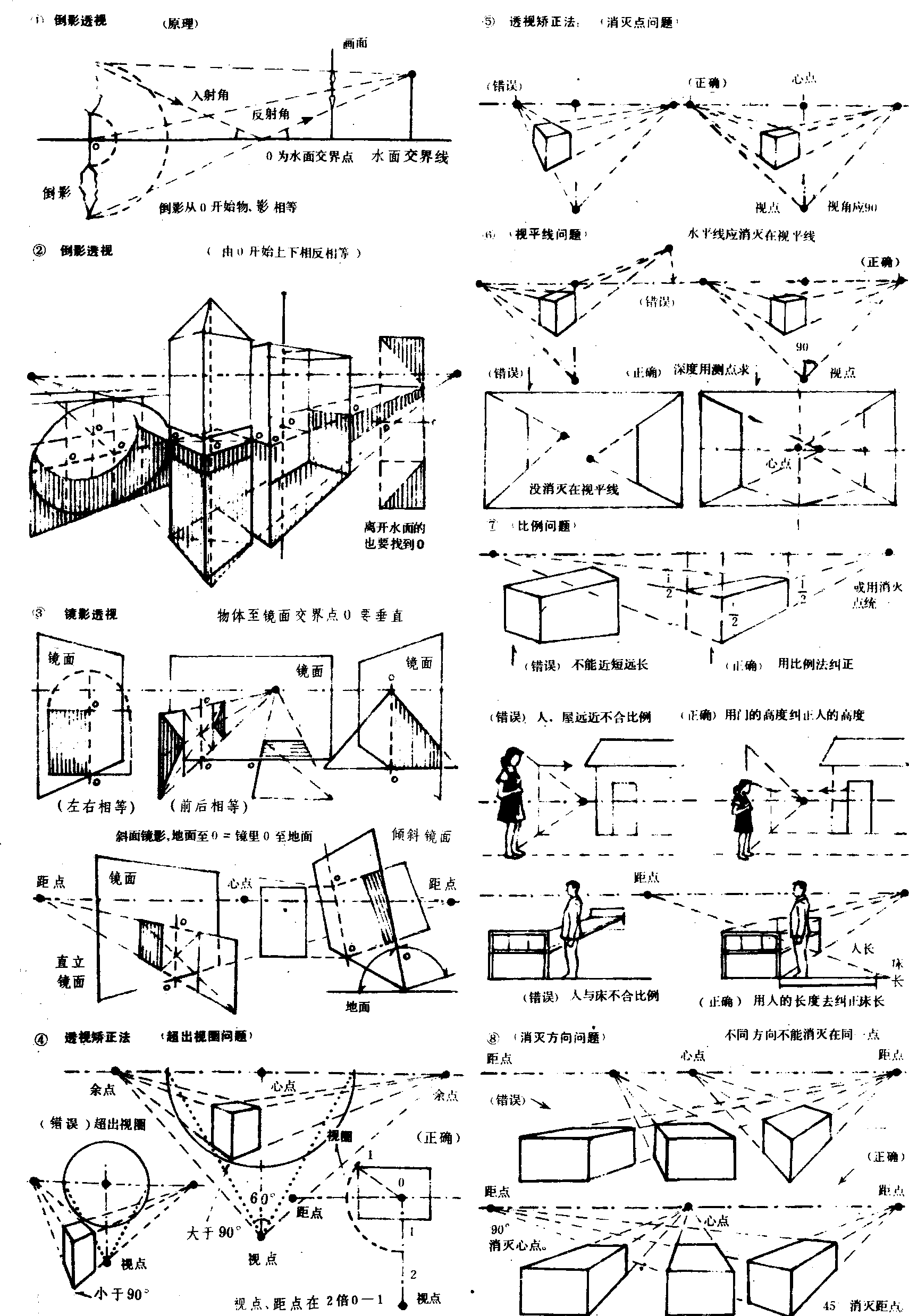

图8
