离心喷头centrifugal nozzle

利用旋转部件的动能使液体分散成雾流的装置。用于离心喷雾机和航空植保设备。20世纪50年代有些国家开始在卫生防疫器械上采用离心喷头。70年代以后，离心喷头较广泛地用于农业、林业病虫害防治器械。
离心喷头按结构型式可分为转盘式、转笼式、转杯式和转刷式等。喷头的旋转，采用风轮驱动，亦有用电机或液压马达驱动。
风轮驱动的转盘式离心喷头工作原理如图1所示。转盘可分为单层、双层及多层结构型式，为了使雾滴大小分布均匀，一般转盘边缘带有尖齿和小槽。转笼式离心喷头工作原理如图2所示。转盘式离心喷头和转笼式离心喷头的工作原理基本相似。当药液通过空心轴的出液孔流向转盘的表面时，转盘（转笼）高速旋转的离心作用，使药液从转盘（转笼）的边缘上甩出，形成微小的雾滴。

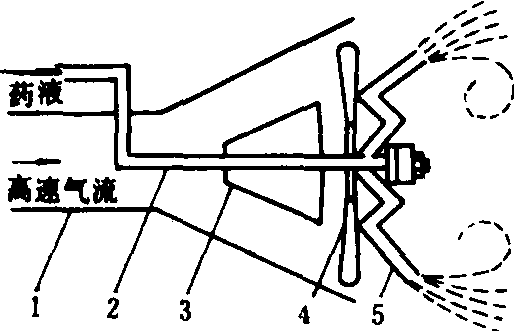

图1 转盘式离心喷头工作原理示意图

1.喷管； 2.空心轴；3.分流锥；4. 风轮； 5.转盘

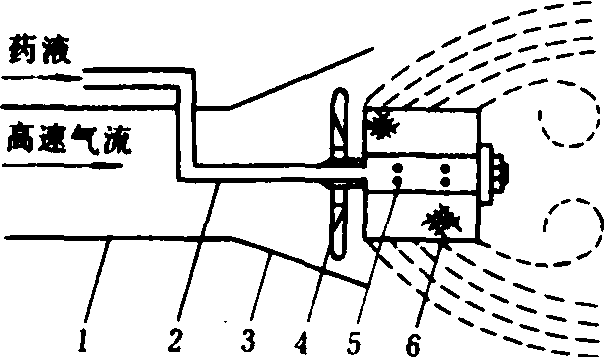

图2 转笼式离心喷头工作原理示意图

1.喷管； 2.空心轴； 3.喷口； 4.风轮； 5.喷嘴；6.转笼

飞机上用的喷雾头，多是用金属丝网制成的转笼式离心喷头，转笼的后面有风轮。飞行时，在气流的作用下带动转笼高速旋转，药液通过空心轴进入喷头，在离心力作用下通过丝网喷出。
离心式喷头所形成的雾滴大小范围较窄，雾滴粒度的均匀性较好，雾滴的体积中值直径为20～100微米。雾滴可以随风漂移并附着在植物的表面，附着性好，分布均匀。与其他液力喷头比较，不仅雾滴较细，而且节水省药。但受风力的影响较大，喷洒要求较为严格，在适用范围上有一定的局限性。其雾滴大小与转盘（转笼）转速、药液粘度、药液表面张力、转盘（转笼）直径、药液比重、流量以及转盘的结构形式等的关系可用下式表述：

式中 Q为一个转盘上的液体流量(千克/小时);ρ为液体密度(千克/米³);ω为转盘旋转角速度(弧度/秒);σ为雾化液体表面张力(牛/米);σ₁为水的表面张力（牛）;R为转盘半径（米）。
