瓦时计washiji

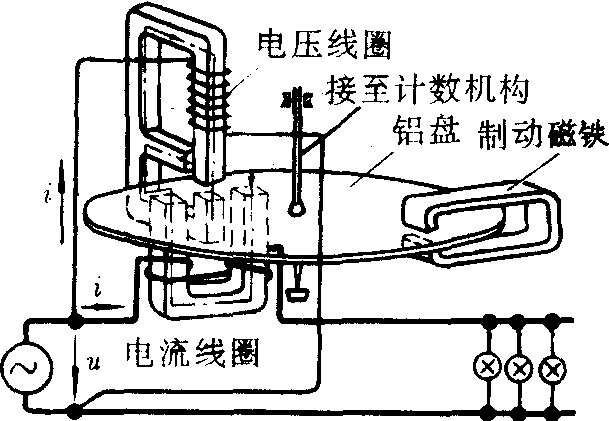

累计电能的电表。又称电度表或电能表，俗称火表。测量直流电能时采用电动式瓦时计，测量交流电能时采用感应式瓦时计。交流瓦时计又可分为单相和三相两类。照明用电路一般使用单相瓦时计，动力电路一般使用三相瓦时计。感应式瓦时计的基本结构如图所示。其主要部分由两个电磁线圈、一个铝盘和一个制动磁铁组成。电压线圈的匝数很多，导线很细，线圈与负载并联，承受全部电源电压；电流线圈匝数很少，导线很粗，线圈与负载串联，通过全部的负载电流。铝盘可绕转轴转动，是瓦时计的可动部分，它的主要作用有二：
❶电压线圈及电流线圈分别产生正比于电压U和电流i的交变磁通，这些磁通穿过铝盘时，使铝盘感应出涡流，由于磁场对涡流的作用，使铝盘得到一个与有功功率P成正比的转矩；
❷它的转动带动计数器作出记录。制动磁铁对转动着的铝盘产生一个制动力矩（阻尼力矩），当制动力矩与转动力矩大小相等、方面相反时，铝盘便作匀速转动，其转速与转动力矩(亦即与有功功率P)成正比。
瓦时计不宜在小于额定电流的5%和大于额定电流的150%情况下工作。单相瓦时计的主要技术规格如下表。

序号	型号	额定电压/V	额定电流/A	准确度等级
1	DD14型	220	5;10	2.0
2	DD16型	220	1;2	3.0

三相瓦时计的主要技术规格如下表。

序号	型号与名称	额定电压 /V	额定电流 /A	准确度 等级
1	DT8型三相四线有功电度表	220 380	5;10;25; 40;80	2.0
2	DS8型三相三线有功电度表	100 380	5;10;25	2.0
3	DX8型三相三线无功电度表	100 380	5	3.0
4	DS21型三相三线有功电度表	100	5	0.5
