犁体plough body

铧式犁的工作部件。俗称犁头。由犁铧、犁壁、犁床（或犁侧板）、犁托、犁柱等主要零部件组成。
沿革 中国古代将安装在犁上的铧和壁组成的部分称为犁冠。其形状经过不断演变成为现在的犁体。犁铧古时称为犁；犁壁亦称犁镜、犁碗、犁钵等。
中国传统犁的犁铧和犁壁成形较早。在耒耜演变为犁的过程中，将木制的耜装上金属齿尖，这就形成了馋。犁壁是由耒耜上的庇(《考工记》为庇)演变而来，是犁的“耳”。元王祯《农书》载：犁以耜为齿，耜以鐴为“耳”。欧洲的犁体，早先没有犁壁，据说是罗马人首先创造了有犁壁的犁体。

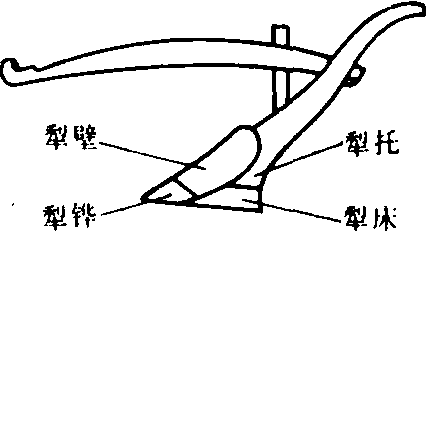

类型 犁体按犁的发源地区不同分为两大类：❶东方型犁系的窜垡型犁体。这种犁体的犁铧是等腰三角形。左右两边的铧刃位置对称。铧尖位于正中。犁壁微凹，一般呈盘形，有窜垡作用，故称窜垡型犁体。耕地时，是以对称三角形犁铧截取土垡，从中央破土，侧向力小，土垡断面呈三角形。犁体由犁床支持以保持平稳[图1(a)]。
❷西方型犁系的滚垡型犁体。铧尖不在中央而是偏于一侧，铧刃呈水平并向后斜。耕地时沿一侧斜向切土，侧向力较大，需用犁侧板贴靠沟墙以平衡犁壁翻土时产生的侧向力[图1(b)]。土垡断面呈矩形，犁沟底部平坦。20世纪70年代在欧洲出现的菱形犁体，是将滚垡型犁体的胫刃边向外凸出而成。耕起的土垡断面呈近似的菱形或平行四边形。

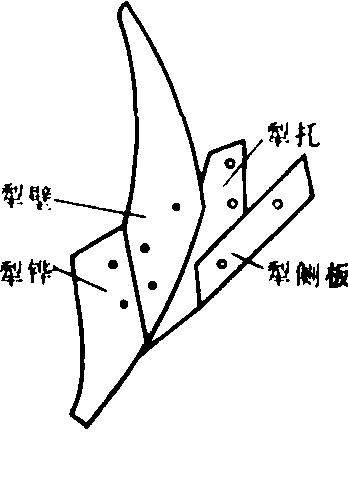

图1 犁体类型及其部件

零部件构造和功能

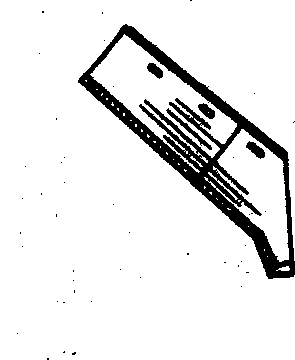

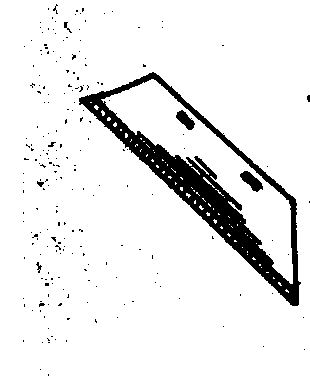

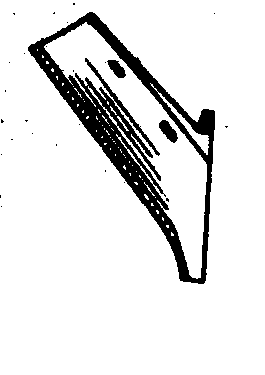

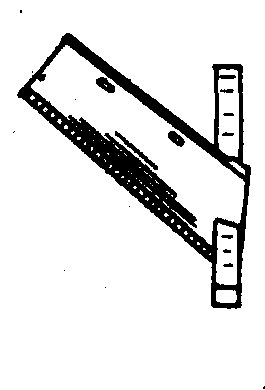

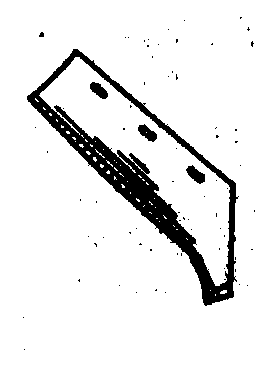

犁铧 用来在土层下切开土壤。常用坚硬耐磨的钢材制造，有多种型式(图2):❶梯形铧。形状简单但铧尖磨损快，寿命较短。
❷凿形铧。尖部呈凿形，备有较多的磨损量，寿命较长。
❸带侧舷铧。犁铧侧面带有筋板以增加强度，不易折断。舷的侧面还可抵抗部分侧向力。
❹组合铧。耕地时铧的尖部受力大，磨损快；翼部受力小，磨损慢。组合犁铧由铧尖和铧翼两部分组合而成。铧尖磨损后，可换装新铧尖而铧翼部分仍继续使用。
❺可伸凿尖铧。在耕翻石块较多的土地时，铧尖容易折断。活动式的可伸凿尖是一根方形杆，尖部如果折断、磨损，可卸下修复后略向前伸继续使用。一根凿杆的寿命可抵十数片普通犁铧。

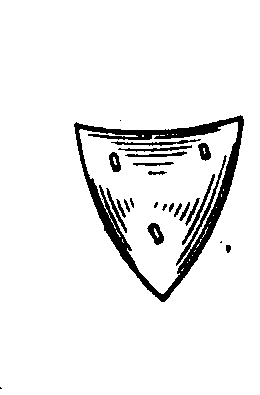

❻三角形铧。东方型犁使用这种犁铧，侧向力小，入土性能好。

图2 犁铧

犁壁 犁体用来翻土碎土的部件。犁壁和犁铧在犁体上本应是一个整体以完成犁体切土、翻土、碎土的功能。但由于犁体下部切土受力较大，磨损较快，而其上部切土受力小，磨损较慢，故将其分成两部分，上部为犁壁，下部为犁铧，以便磨损后分别更换。犁壁的形式有三种(图3):❶整体式。由优质钢料压制而成。大多数犁体的犁壁属此类。也有用面层很硬、心层较软的三层钢板压制的。

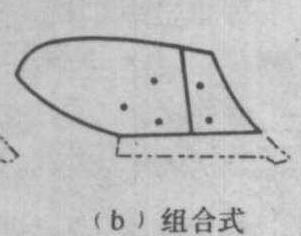

❷组合式。将犁壁的前部和后部制成两件组合起来，以便将磨损较快的前部单独更换。
❸栅条式。由几条钢制板条排列成栅栏状，这种犁壁在湿软土地上不易粘附泥土，脱土性好，适宜耕潮湿地和水稻田。

图3 犁壁

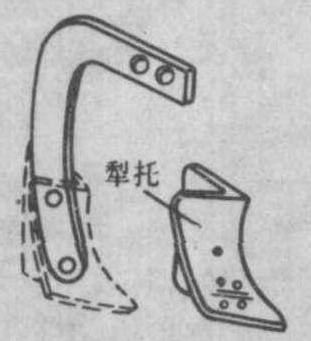

犁托 固定犁铧、犁壁及犁侧板的连接件。多为钢板冲压或焊接而成，也有铸钢或铸铁犁托。犁托上部通过犁柱与犁架连接。也有将犁托和犁柱制成一体的(图4)。

图4 犁托

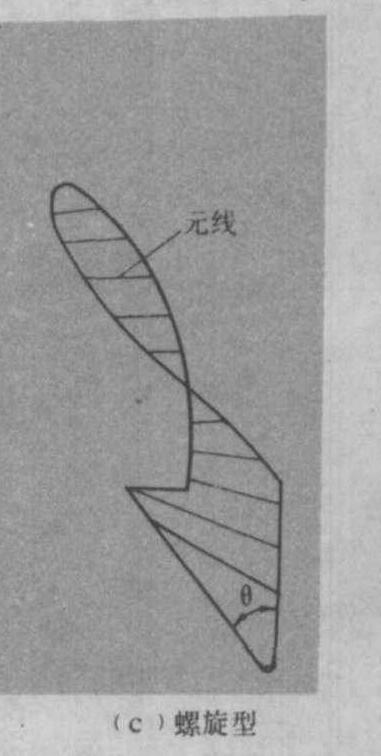

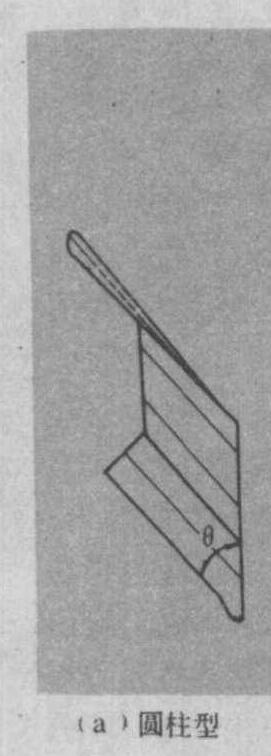

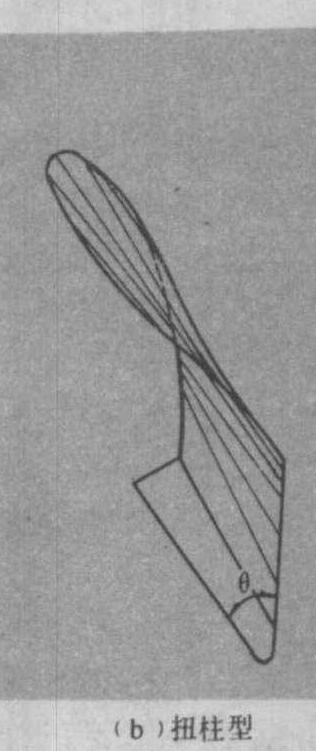

犁体曲面 由犁铧和犁壁的表面构成，亦称犁面，是犁的工作面。它直接反映犁的碎土、翻土、覆盖以及地表平整度等工作性能。滚垡型犁体曲面各部位的名称如图5。犁体曲面按其几何形状分为圆柱形[图6(a)]、扭柱形[图6(b)]、螺旋形[图6(c)]、单叶双曲面型(图7)等多种。不同几何形状的犁体曲面由于其构成原理和弯曲程度不同，其功能亦有很大差别。如胸部较陡，翼部较短且扭曲较小的圆柱型犁体曲面，碎土性能好，但翻土和覆盖性能较差，适用于耕沙壤土和地表杂草较少的熟土；胸部上升较平缓，翼部较长且扭曲较大的扭柱型犁体曲面，碎土性能差，但翻土性能较好。适用于耕茬地、潮湿地、粘土地；犁面翼部扭曲很大，整个曲面近似螺旋面的螺旋型犁体曲面，用于耕翻牧草地，开垦荒地，覆盖严实，阻力较小。对于高速作业，还设计有铧刃角θ较小，翼部后掠较大的犁体曲面。犁体曲面可由一组或两组直线（称为直元线）按一定的规律运动而形成。也可用曲元线组成。

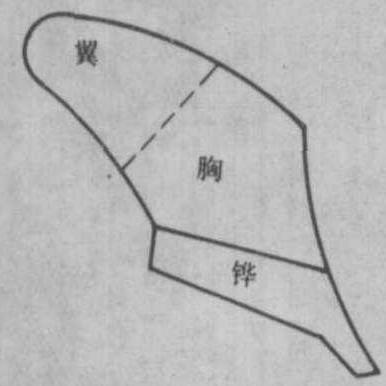

图5 犁体曲面外形及各部位名称

图6 犁体曲面几何形状

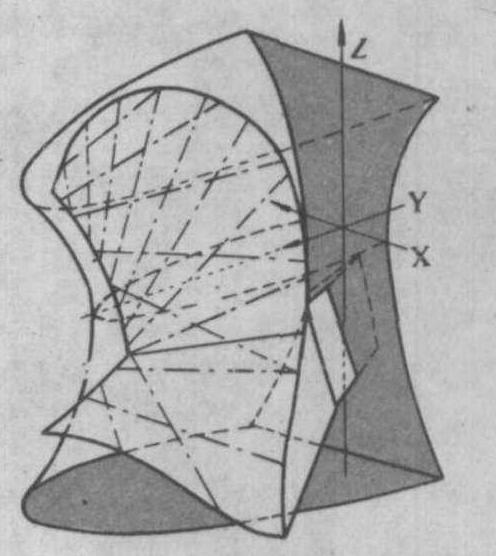

图7 单叶双曲面型犁体曲面

犁体plow body,plow bottom

又称犁头。铧式犁的主要工作部件。由犁铧、犁壁、犁侧板、犁托和犁柱等组成。犁铧和犁壁构成犁体曲面，以实现切土、翻土和碎土；犁侧板用以支持犁体并承受犁体工作时所产生的土壤侧压力；犁托和犁柱用以固定犁铧、犁壁和犁侧板并与犁架相连接。犁体曲面对犁的翻土、碎土性能起决定作用。根据犁体曲面的形式和翻转土垡的特点，犁体有滚垡型、窜垡型和滚窜型三大类。滚垡型又称翻垡型，以滚动翻转土垡为主，覆盖性能较好，有一定的碎土能力。根据犁体翻土和碎土作用的大小，滚垡型又可分为圆柱型、熟地型、半螺旋型和螺旋型4种。窜垡型犁体是中国传统犁的工作曲面，以窜垡落垡、腾空翻转土垡，土垡的断条架空性能较好，有利于水田土壤的冬耕晒垡。滚窜型犁体又称通用型，是综合前两类犁体曲面特点而成的一种滚、窜结合的犁体曲面，它有较好的翻垡性和碎土性，适于水田土壤的旱耕和水耕。此外，犁体还有根据耕地深度、犁壁结构形式等特征来进行分类的。
