产品介绍

---

(1)CF型充液阀(国内设计)

A．型号说明

❶ 名称：充液阀

❷ 预卸机能

1——有预卸机能

2——无预卸机能

❸ 附加机能

无标记——不带电磁阀，外部控制

D——带电磁阀，内部控制

❹ 压力级：H——31．5MPa

❺ 通径

100——NG100

125——NG125

160——NG160

200——NG200

250——NG250

❻ 连接形式

B——板式安装在缸底上，与充液箱管式连接。

J——板式安装在缸底上，无外壳，浸在充液箱中。

❼ 系列号

❽ 附加说明

B．CF型充液阀性能参数

表16．4－1。

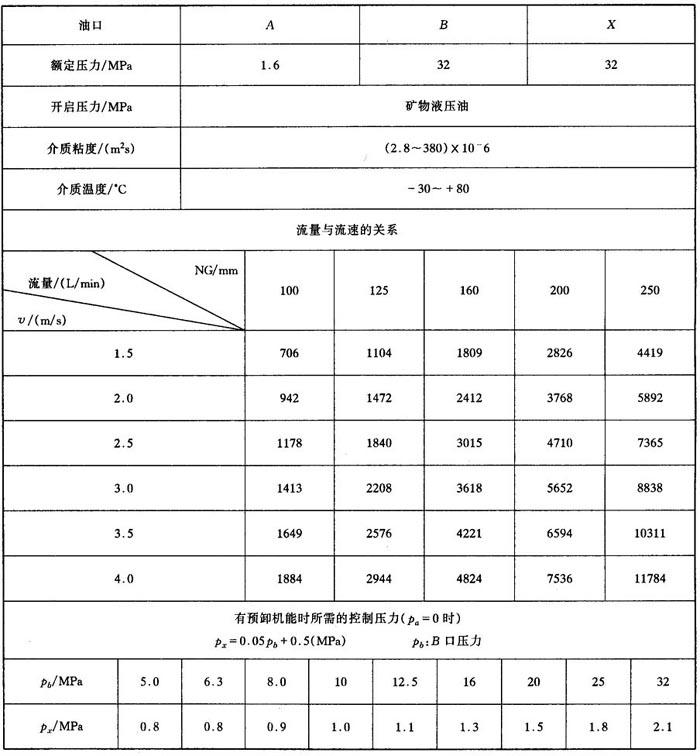

表16．4－1 CF型充液阀性能参数

C．外形与安装尺寸

见表16．4－2。

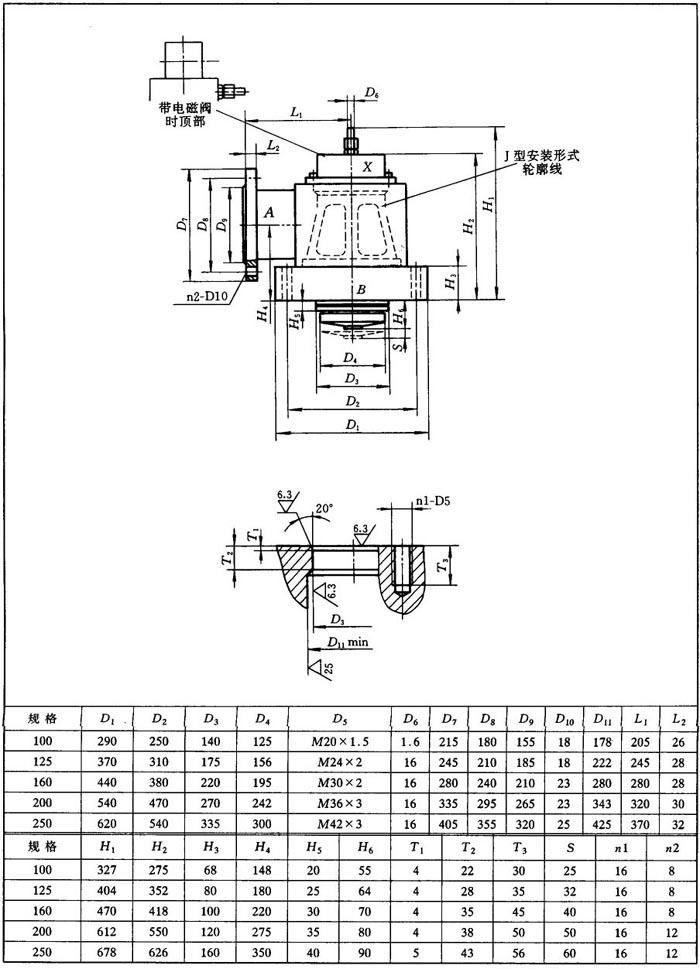

表16．4－2 CF型充液阀外形及安装尺寸 单位：mm
