混流泵mixed-flow pump

液体沿与轴线倾斜方向流出叶轮的叶片泵。亦称混流离心泵。其性能介于（径流）离心泵与轴流泵之间，比转速一般为250～500。
混流泵出现于20世纪初期，30年代开始发展，80年代在日本、荷兰、联邦德国和捷克斯洛伐克等国家，都有混流泵系列产品，扬程3～20米，流量300～27000米³/小时，口径0.25～2米。日本立式导叶式混流泵扬程可达100米。荷兰的水泥蜗壳立式混流泵，联邦德国的可调进水导叶大型混流泵，日本的可调叶片角度的导叶式混流泵，都各有特色。中国从50年代开始发展蜗壳式混流泵，已有系列产品。混流泵性能范围：流量45～20 160米³/小时，扬程3～20米。上海水泵厂为江苏省皂河泵站设计制造的6 HL型蜗壳式混流泵，叶轮直径达6米。蜗壳式混流泵模型的性能指标已进入国际先进行列。如无锡水泵厂的HB型混流泵模型，转速为980转/分；效率达89%；比转速n_s＝370；汽蚀比转速c=1 040。
混流泵同离心泵相比，在扬程、流量相同的条件下，转速较高，因而可用较小的叶轮直径，使泵的体积小、重量轻；在转速和扬程相同时，流量较大。混流泵和轴流泵相比，扬程比较高，性能较稳定，效率和功率曲线平坦，因而配套功率所需的富余量可以减小，起动容易。在农田排灌、城市供水和热电站冷却水循环等方面有广泛的用途。
混流泵有蜗壳式(图1)和导叶式(图2)两种型式。导叶式混流泵又名斜流泵。两种型式都有立式和卧式两种结构。一般中、小型混流泵多为蜗壳式；大型混流泵多为导叶式。井用混流泵常用导叶式多级泵。

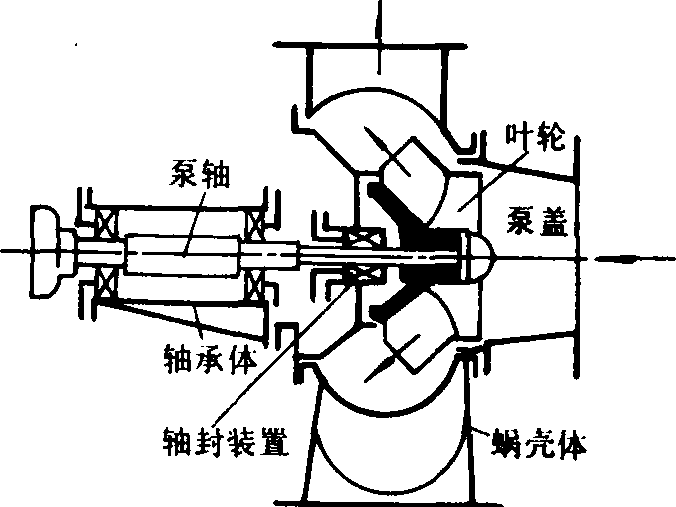

图1 蜗壳式混流泵

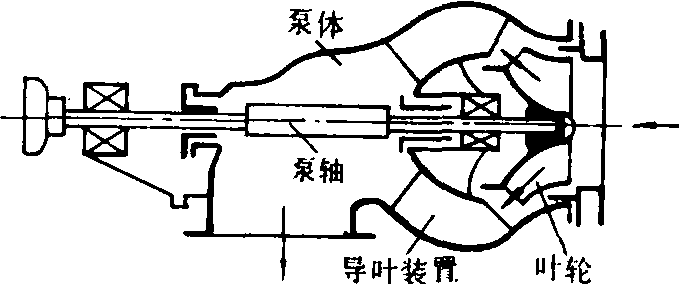

图2 导叶式混流泵

混流泵有向更低和更高扬程即扩大扬程范围发展的趋势。大型导叶式混流泵趋向于采用可调节叶片角度的结构，以提高使用范围和运行经济性。特大型混流泵则向立式水泥蜗壳式发展，以降低工程造价。

混流泵mixed flow pump

利用叶轮旋转时产生的离心力和推力（升力）提升液体的水力机械。是一种介于离心泵和轴流泵之间的水泵。按结构形式的不同，分为蜗壳式与导叶式两类。前者由泵体、叶轮、泵轴、轴承体和密封装置组成，分立式、卧式两种。立式结构复杂，仅限于大泵。卧式的结构外形与单级单吸离心泵相近，但叶轮不同，泵壳的蜗室也较大；后者的外形、结构与轴流泵相近，也分立式，卧式两种，叶片的安装角度可以调节。适用于扬程为6～25 m范围内的灌溉与排水，为一种效率高、抗气蚀性能好的泵型。

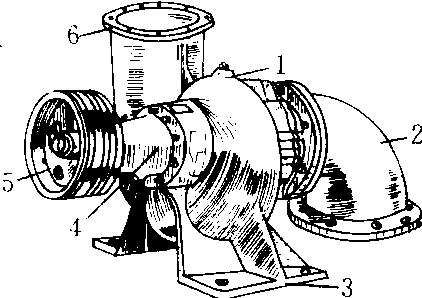

蜗壳式混流泵

1.泵体 2. 进水弯管 3. 底座 4. 轴承盒 5. 皮带轮 6. 出水口

混流泵

构造和工作原理介于离心泵与轴流泵之间的一种泵。叶轮被动力机械带动作高速旋转时，叶片一方面推动着液体，同时又驱使液体旋转而产生离心作用。液体即在叶片的推力和离心力的双重作用下产生流动和提高压力。

混流泵

mixed-flow(/conical flow)pump
