无塔式电泵站towerless electric pump station

利用钢质密闭水罐于贮水时，罐内空气被压缩而形成的压力，向管网供水的设施。由于不需建造水塔，亦称无塔式自动供水系统。该系统由电动机、水泵、密闭压力水罐、压力继电器、磁力启动器及供水管网等组成，设备简单、投资少、维护方便，中国已在北京、辽宁、河北、江苏等地农村推广使用。

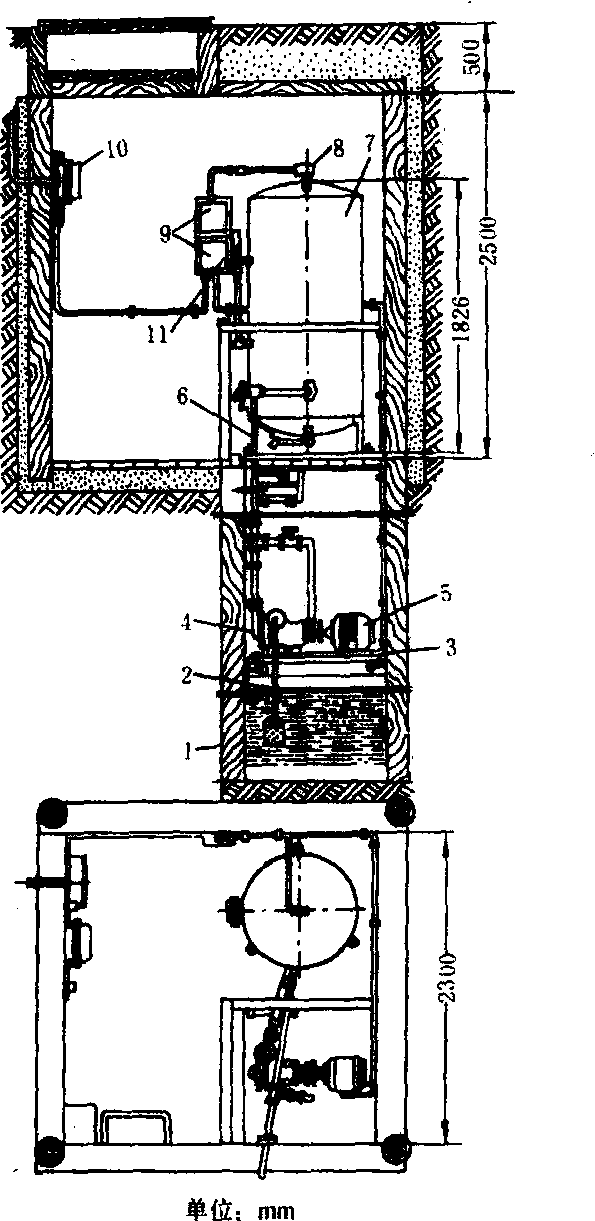

无塔式电泵站的安装简图如图所示。

无塔式电泵站安装简图

1.底阀；2.吸水管；3.水泵底座；4.水泵；5.电动机；6.压力水管；7.水罐；8.压力继电器；9.磁力启动器；10.动力盘；11.压力计

贮水罐容积的确定 水罐容积V₀由干容积V_a（压缩空气所占容积）、调节容积V_r（与水塔储水箱的调节容积相当）、储备容积V_q（容积很小）及残余容积V_u(罐内水面降至最低，水不能供出时所余的容积)累计构成。水罐内空气压力的上、下限(P_max、P_min)，分别与空气容积为V_a及V_a+ V_r相对应，则水罐容积为：

式中 P₀为与V₀相对应的罐内空气压力（帕）。
令α=P_min/_Pmax，并设水泵生产率为Q_p，小时用水量为Q_T,Z为电动机的小时接通次数，则：

影响V₀的因素有：❶罐内起始压力P₀，在自然状态下，为一个大气压。提高P₀可以缩小V₀，以人为的方法向罐内充气，使P₀大于一个大气压，如P₀＝P_min，水罐容积的V_q及V_w两部分可以取消；
❷压力比α值越小，V₀也减小。改变α只能改变P_max，但P_max要受管网和水头的限制；
❸水泵生产率Q_p越小，V₀也越小，但又受最大小时需水量的限制，如Q_p＝Q_T则可以取消水罐，由水泵直接向管网供水；
❹小时接通次数Z与V₀成反比，提高Z，可降低V₀。以上诸因素中，Z、P₀变动的效果最显著。
为了避免水罐内空气在压力加大时溶于水，而使罐内压力降低，在罐内采用气囊，这样的水罐称为双工作室水罐。这种装置可将小时接通次数Z提高为30～60次/小时，如水泵生产率不变，V₀可大为降低； 如水罐容积不变，水泵生产率可提高而扩大供水范围； 如V₀及Q_p都减小，将可减小电动机的需求功率，且泵、罐可以联成一体，甚至可将全部装置安装于井下。
无塔式电泵站可实现自动控制，在水罐内气压降至下限时，其压力继电器的常开触点接通，启动电动机水泵机组，向水罐灌水； 水罐充水后，罐内气压升高，当升至上限时，压力继电器的另一对常开触点接通，机组停止。
