斜压式抓斗

近几年新研制的一种新型双绳双颚板抓斗。其结构独特之处在于： 由弓形撑杆和直撑杆组成抓斗的撑杆体系与头部（上承梁）、增力滑轮安装在弓形撑杆上。结构简单、自重轻、抓取性能好。实践证明，它既有长撑杆双绳抓斗的较大初始闭合力特点，又有着剪式抓斗在闭合过程中闭合力不断增长的优点，因此是一种较有发展前途的抓斗型式，尤其适合用于港口装卸煤炭与矿石等散货。如图示。

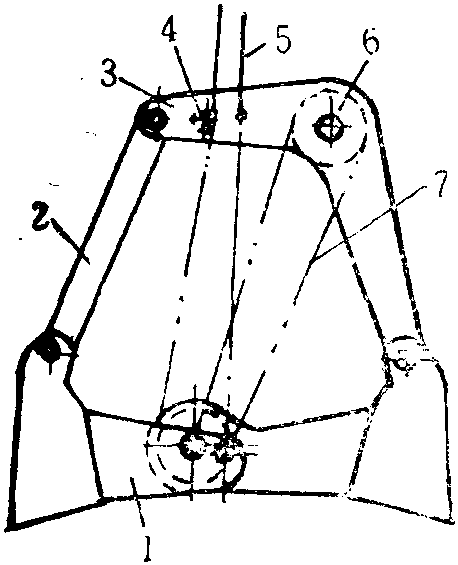

斜压式抓斗
1—颚板； 2—直撑杆； 3—弓形撑杆；4—导向滑轮； 5—支持绳； 6—增力滑轮； 7—开闭绳
