引水式水电站diversion type water power station

靠引水道集中落差发电的水电站。在开发河段的始端建低坝取水，末端修建厂房，中间通过引水道输水。为集中落差，引水道水力坡降应比原河道水面坡降小。当引水道为无压时，如明渠、无压隧洞等，称无压引水道式水电站(图1)。建筑物有：低壅水坝、进水口、无压引水道、前池、压力管道和厂房。必要时在引水道上设沉沙池、日调节池和泄水道等建筑物。当引水道为有压时，如有压隧洞、压力管道等，称有压引水道式水电站(图2)。建筑物有：坝、进水口、引水隧洞或引水管道、调压室、压力管道、厂房和尾水渠（或无压尾水隧洞）等。

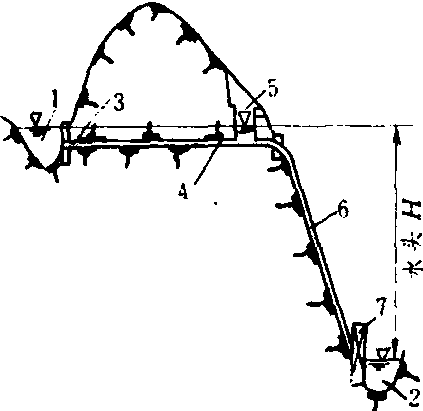

图1 无压引水道式水电站

1.原河道 2. 明渠 3. 取水坝 4.进水口 5. 前池 6.压力水管 7.水电站厂房 8. 尾水渠

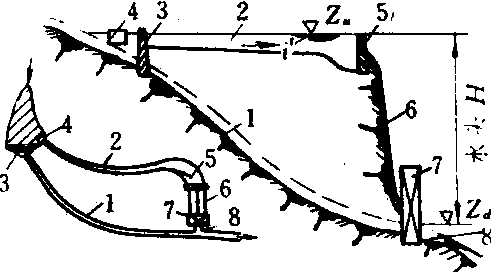

图2 有压引水道式水电站

1. 高河（或河湾上游） 2. 低河（或河湾下游） 3. 进水口 4. 有压隧洞 5.调压室（井） 6.压力钢管 7. 水电站厂房
