平行光管pingxing guangguan

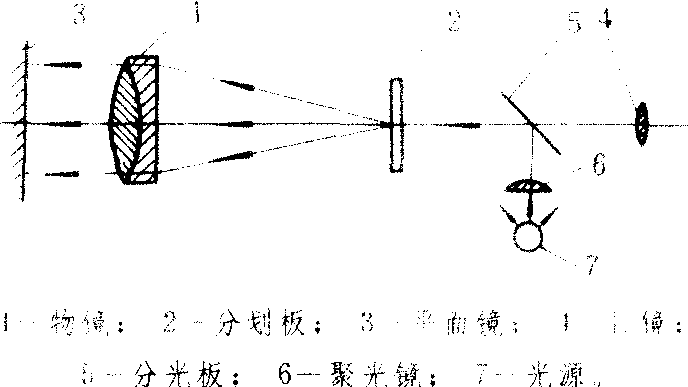

一种能提供平行光束的光学仪器。其结构是在内部涂黑的金属圆筒的一端装一物镜（一凸透镜或透镜组），另一端是物镜的焦面，在焦面处放置一块带有十字准线或其它标尺线的透明玻璃板（称分划板）。用光源照明分划板，分划板发出的发散光束经物镜成平行光束出射。出射的平行光束若正入射一平面镜，则经平面镜反射出一束平行光逆原光路返回，这束返回的平行光束经物镜聚焦于分划板上，将在分划板上产生十字准线的像。若平行光管带有目镜，则通过该目镜可观察到十字准线像，用这种方法可判定原出射光束的平行程度。图中所示带有目镜的平行光管，称为自准直平行光管。

平行光管可做为一种测试基准，广泛地用于其它仪器的校准和多种测量工作。例如，检测精密机件的直线性、平面性以及平面之间的平行程度等。根据实际需要，有时在物镜焦面处用针孔或狭缝代替分划板。平行光管还是分光计、摄谱仪等许多光学仪器的组成部件，这时是把一个可调狭缝放在物镜焦面处。这种做为光学仪器部件的平行光管，又称为准直管。
