外槽轮排种器fluted roller feed,external force feed

靠周围具有凹槽的槽轮在排种杯内旋转，连续均匀地排出种子的装置。是谷物条播机上广泛采用的一种排种器。由外槽轮、排种杯、排种轴、花形挡圈与阻塞套等组成。槽轮转动时，槽轮凹槽的排种和带动层的排种均为强制排种，因而排种量比较稳定；但槽轮凹槽的排种具有脉动性，使种子在行内分布的均匀性较差。外槽轮的排种量主要决定于槽轮的长度，故一般条播机上槽轮的工作长度是可调的。为适应大小种子的排种，排种杯底舌有可调的和不可调的两种型式。前者可改变排种舌的高低以改变排种间隙，又称下排式；后者排种杯底舌固定，改变槽轮转向，上排种可播玉米、大豆等大粒种子，下排种可播麦类、谷子等小粒种子，故又称上下排式。

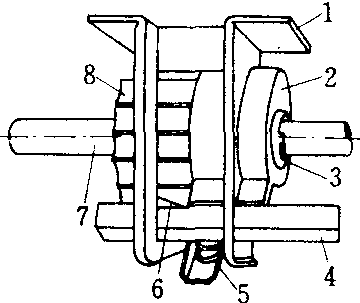

外槽轮式排种器

1. 排种杯 2. 阻塞轮 3. 挡圈 4. 清种方轴 5. 弹簧 6. 排种舌 7. 排种轴 8. 外槽轮
