圆盘耙disk harrow

以固定在一根水平轴上的多个凹面圆盘组成的耙组作为工作部件的耕作机具。主要用于犁耕后松碎土壤，达到播前整地的农艺要求。也用来除草或在收获后的茬地上进行浅耕和灭茬。重型圆盘耙还可用于耕地作业。
19世纪70年代各国开始制造和使用圆盘耙。中国圆盘耙的生产和使用是于20世纪50年代初从推广畜力圆盘耙开始发展起来的。60年代先后制造了机力41片轻型圆盘耙、20片缺口圆盘耙和24片偏置耙等产品。70年代研制了为18～55千瓦拖拉机配套的圆盘耙系列，有牵引式、悬挂和半悬挂式十几种机型。

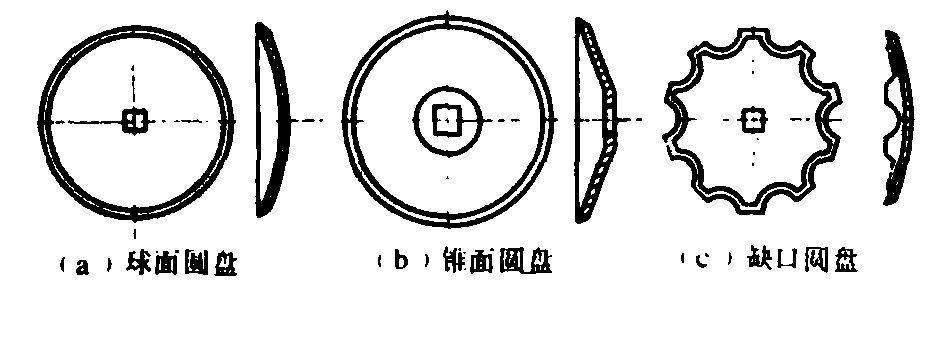

工作部件 是凹面圆盘(图1)定距离串装在轴上的耙组(图2)。圆盘的凹面一般为球面，某些国家也采用锥面。圆盘有全缘刃和缺口刃两种，前者制造简单、磨刃方便；后者入土能力强，有利于切碎土块和残茬杂草，多用在进行粘重土壤耕作的重型耙上。各国的耙片尺寸均已标准化，并有国际标准。耙片的材料一般采用耐磨的65Mn钢，也可采用低碳马氏体B5钢。美国从40年代开始，用交叉辊轧的钢板制造耙片。圆盘耙片的中心孔一般为方孔，由间管隔开，耙片与间管一起套在方轴上用螺帽锁紧即成为耙组。工作时，圆盘刃口平面垂直于地面，并与前进方向成一偏角。各个耙组均由机架上的轴承支承。作业时，在拖拉机牵引力和土壤反作用力作用下，耙组的各个耙片随同方轴整组滚动。在耙自身重力作用下耙片刃口切入土壤，切断草根或作物残茬，切碎耕翻后的垡条，并使土垡沿耙片凹面略微上升，然后翻落，具有一定的翻土和覆盖作用。耙组的偏角可以调节，调节范围一般为0°～30°，常用偏角为10°～25°。增大偏角可增加耙片的入土深度和翻土、碎土效果，阻力也随之增加。

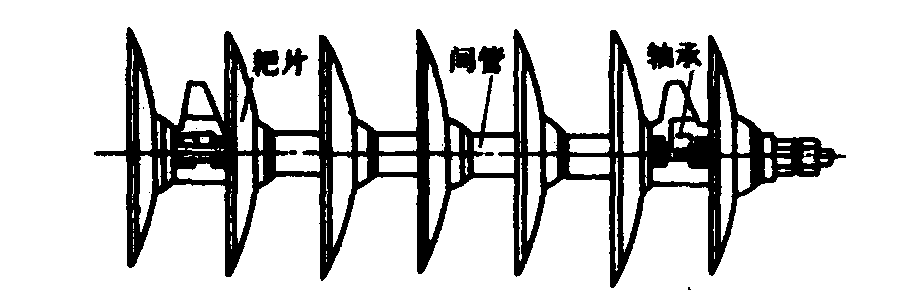

图2 圆盘耙组

耙组配置形式 常用圆盘耙有以下几种配置形式：

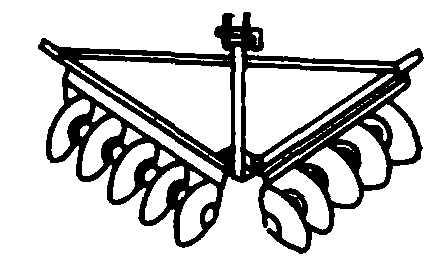

单列对置式 耙组分左右两边排成单列横排，左右排各由一个或多个凹面相背的耙组组成(图3)。用于灌溉地的平地、收获后的灭茬和休闲地的浅耕。

图3 单列对置式圆盘耙

图4 双列对置式圆盘耙

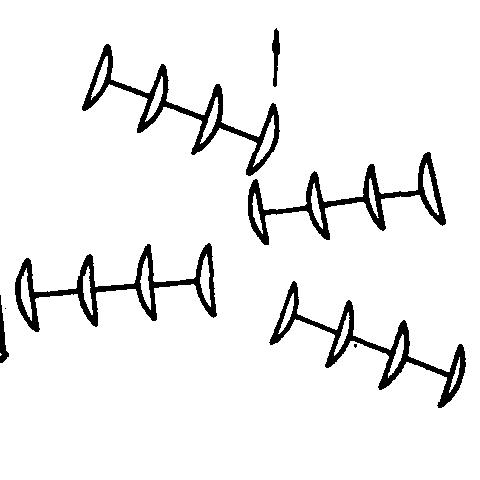

双列对置式 有前后两列。每列由左、右两排耙组对称配置。前列两排耙组圆盘的凹面相背；后列两排耙组的圆盘正处于前列耙组的两个圆盘之间且与之凹面相反[图4(a)]。为了避免对置耙的左右耙组交界处留下漏耕带，有些对置耙将左、右耙组交错排列[图4(b)]。

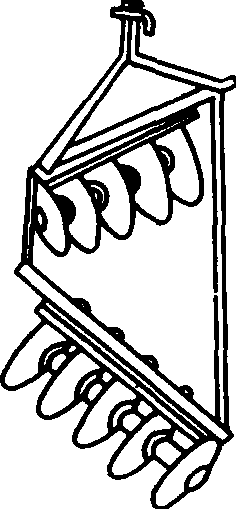

偏置式 由前、后两列圆盘凹面相反的耙组组成(图5)。由于前、后列耙组所受的侧向力与牵引力相平衡，作业时耙的幅宽中心线能较远地偏离拖拉机的纵轴线，故称偏置耙。宽幅偏置耙的偏置量可达3米多。用于果园时，偏置耙可以伸到拖拉机不能进去的树冠下作业；由于偏置耙没有漏耕带，也广泛应用在大田作业中。
整机结构 圆盘耙由耙架、耙组、牵引或悬挂装置、偏角调节机构等组成。为了增加入土深度，有的轻、小型耙在耙架上装有配重箱。80年代生产使用的圆盘耙，在每片圆盘上分配的重量较大，有足够的入土能力，故不必加配重和调整偏角，耙组安装时即将其偏角固定在最佳位置。在需要浅耕时，由液压缸控制的轮子来限制深度。

图5 偏置式圆盘耙

宽幅耙前后列耙组的数目，可有8组，耙片数目达104个。重型耙的单片机重达75千克。轻型耙的幅宽达到9米左右。幅宽超过4米的耙在道路运输时，两翼耙组可折叠起来或将两列并拢，横向牵引。

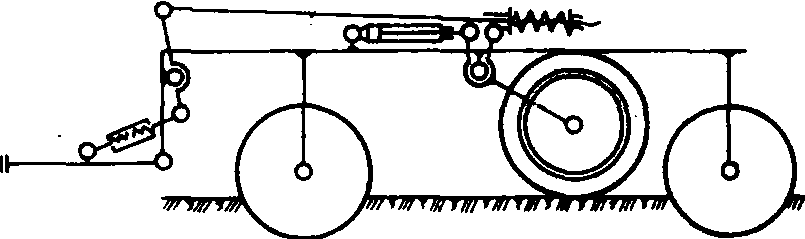

牵引式耙通常在牵引装置上设有运输状态能自动调节、工作状态能手动微调节的装置(图6)，借助轮子的升降，通过联动杆件，始终保持耙架水平。

图6 耙架水平调节装置

圆盘耙disk harrow

以圆盘耙片为工作部件的一种整地机械。用于旱地犁耕前或犁耕后的碎土与平土作业。由5～9个磨有刃口的空心球面圆盘，用间管相间串装在方轴或圆轴上形成耙组，工作时一同旋转进行切土和平土，还有一定的翻土作用。按耙组配置方式有单列两组、双列四组和偏置3种型式。双列式对每行程土壤耕作两次，与单列耙作业相比，地面更趋平整。偏置式具有左翻和右翻耙组各一，两者前后配置、交错工作。按重量不同，可分重型和轻型。前者又分一般重耙和缺口重耙，多用于未耕地的浅耕灭茬和开荒以后的耙地作业；后者普遍用于耕后地的碎土和平土，有时也用于浅耕。

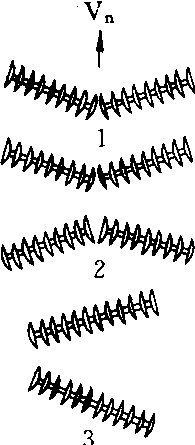

圆盘耙耙组的配置形式

1. 单列对置式 2. 双列对置式 3. 双列偏置式 V_n. 机组前进方向

圆盘耙

以圆盘耙片为主要工作部件的耕作机具。于19世纪70年代开始出现。中国于20世纪50年代开始推广使用，60年代后开始研制生产各种圆盘耙。圆盘耙由5～9片圆盘组成一个耙组。根据耙组配列方式可分为单列两组、双列四组和偏置3种型式。

圆盘耙

disc harrow
