MULTIBUS总线

---

MULTIBUS是Intel系统结构中的一种标准总线结构。具有以下特点：1．IEEE796系统总线的工业标准；2．能够支持多个主设备；3．8位和16位设备可以共享MULTIBUS的系统资源；4．16兆字节的寻址能力；5．总线带宽最高可达每秒10兆字节；6．单板机、存储器、数字I／O设备、模拟I／O设备、外设控制器等，都可以挂到MULTIBUS上。

MULTIBUS由24根地址线、16根数据线、12根控制线、9根中断线及6根总线交换线组成。用于与MULTIBUS相接的印刷电路板的尺寸约为17(6．75″)×30cm(12″)，带有P₁和P₂两个插头，主插头P₁有86根引线(包括除4根地址外的所有MULTIBUS信号线)，辅助插头P₂有60根引线，P₂主要用于系统的扩充。将印刷电路板插入总线底板即实现与MULTIBUS的接口，MULTIBUS能够对以下三类设备提供支持：

❶ 主设备。即具有控制总线的能力，可以驱动命令线和地址线的设备(如单板机)。主设备可以不只一个。

❷ 从设备。即只能对总线上的地址进行译码，或根据主设备发来的命令信号进行有关的操作，但不能控制MULTIBUS接口的设备，如存储器、I／O设备等。

❸ 智能从设备。指本身带有微处理器，能够执行一些操作的设备。

MULTIBUS信号线如表1．8－6所示。在MULTIBUS中，绝大多数信号都是低电平有效。地址和数据总线上的低电平代表逻辑“1”。表中以斜杠(／)表示信号以低电平有效。

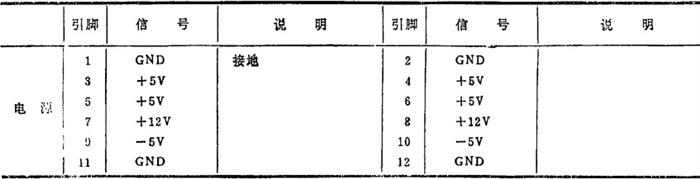

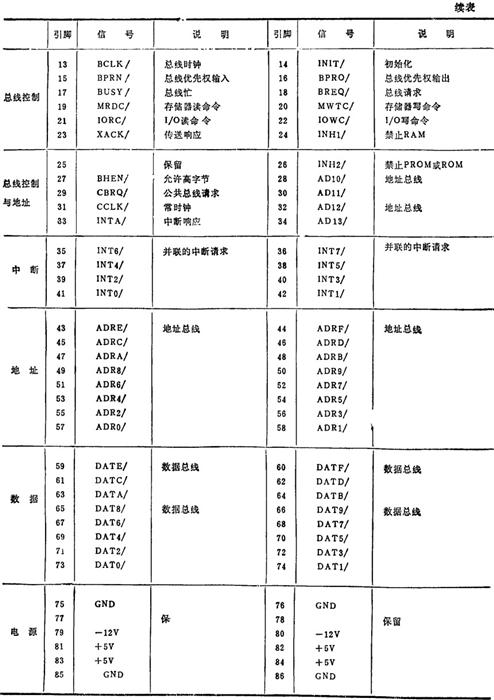

表1．8－6 MULTIBUS信号线(P₁)

注：1～54以及59和60引脚为“保留”。
