HSG系列工程液压缸

---

HsG系列是双作用单活塞杆液压缸，主要用于工程、矿山和起重机械。由于活塞以一定的速度运动，到达行程终点时速度突变为零，会产生冲击，因此，有的液压缸在行程终点附近设有缓冲装置，使活塞速度逐渐减慢而停止，以减缓冲击。该系列的技术参数见表7．5－2，型号意义如下：

例：HSGL01 40／20E1201

❶ 双作用单活塞杆液压缸❷ 缸筒和端盖连接型式：L表示外螺纹；K表示内卡环；F表示法兰

❸ 设计序号❹ D／dD为缸内径(mm)；d为活塞杆直径(mm)❺ 压力级E：16MPa

❻ 安装方式：1表示带轴套耳环；2表示球铰耳环；3表示中间耳轴；4表示前端法兰；5表示中间法兰

❼ 活塞杆端连接型式：1表示外螺纹；2表示内螺纹；3表示杆端外螺纹+带轴套耳环；4表示杆端内螺纹+轴套耳环；5表示杆端外螺纹+球铰耳环；6表示杆端内螺纹+球铰耳环；7表示整体式活塞杆+轴套耳环；8表示整体式活塞杆+球铰耳环

❽ 缓冲部位：0为无缓冲(缸径小于Φ80者不带缓冲)；1为两端缓冲(空回行程速度v₂与工作行程速度v₁之比φ=2时)，2为无杆侧带缓冲；3为有杆侧带缓冲

❾ 油口连接型式

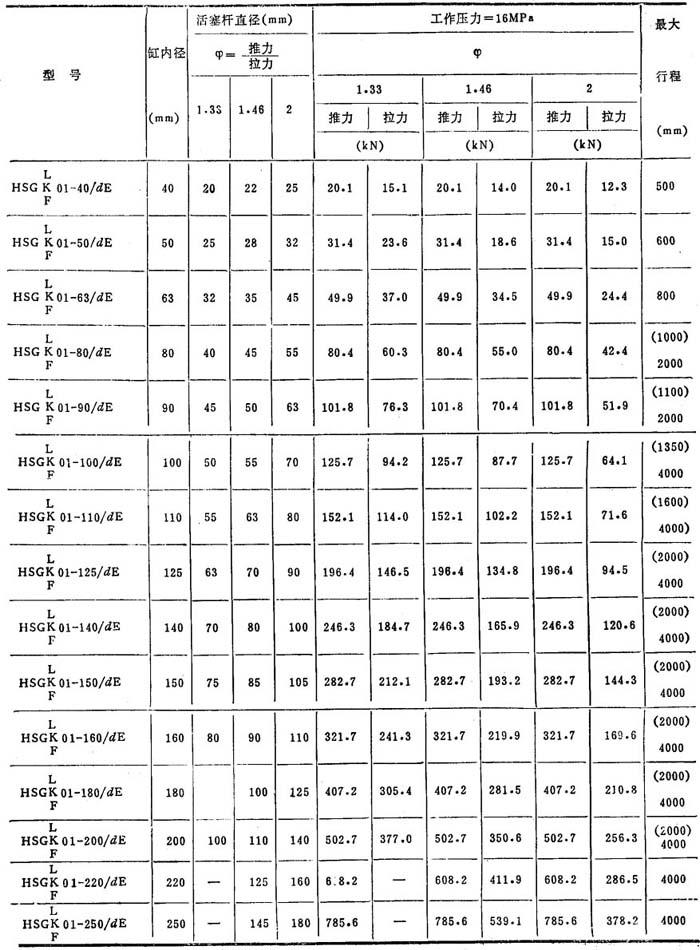

表7．5－2 HSG系列工程液压缸技术参数

注：表中只列出型号说明的❶ ～❺ ，
❻ ～❾ 根据需要确定后即构成完整的型号。
