饮料厂常用管材及管件

---

1．饮料厂常用流体的种类与代号

饮料厂管道安装中常见的流体种类及代号、管路连接符号、管件符号分别见表6－4－31、表6－4－32和表6－4－33。

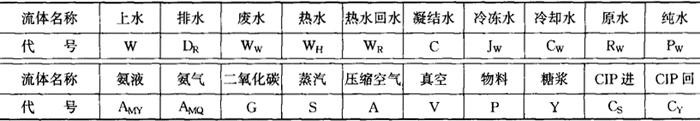

表6－4－31 饮料厂常用流体种类及代号

注：物料(P)系指流动性食品物料。

表6－4－32 管路连接符号

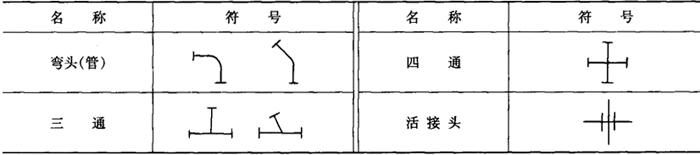

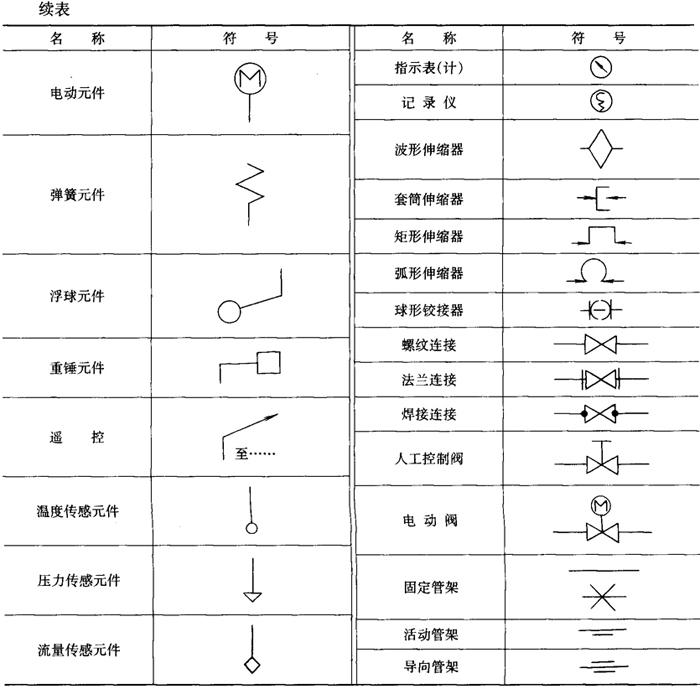

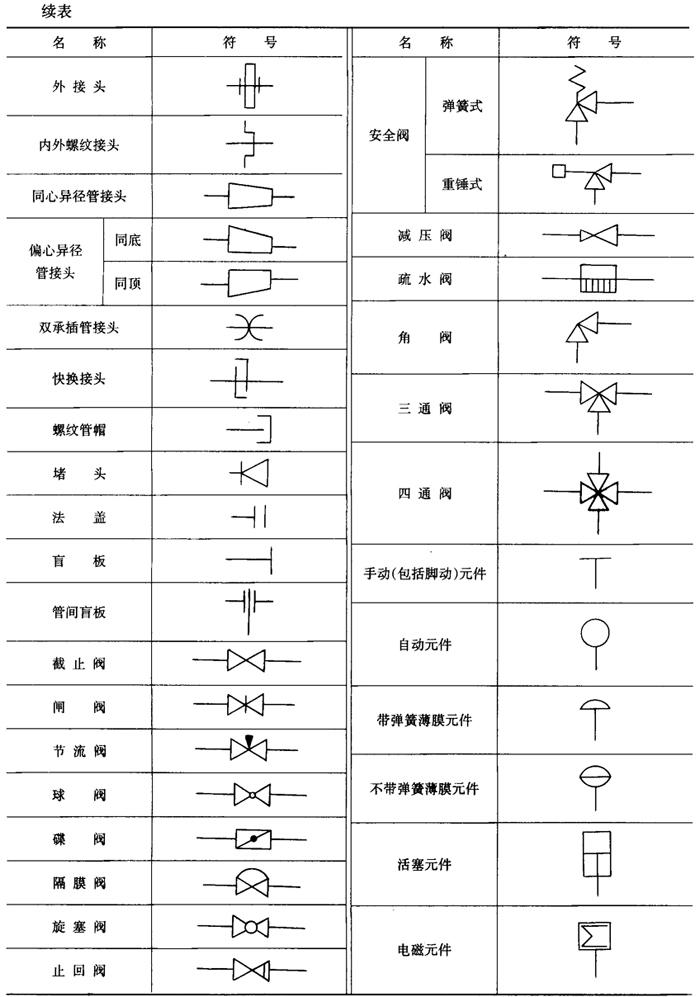

表6－4－33 管件符号(摘自GB6567．3～6567．4)

2．饮料厂常用管道材料及阀门形式

饮料厂常用管道材料及阀门形式见表6－4－34。

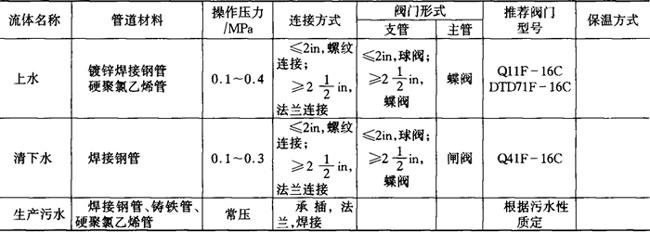

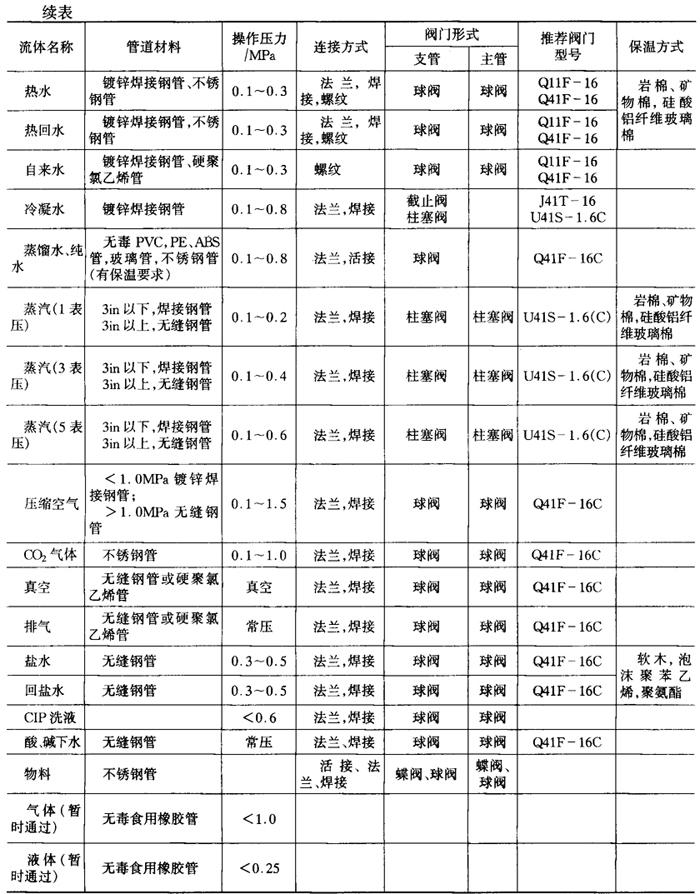

表6－4－34 饮料厂常用管道材料及阀门形式

注：(1)“焊接钢管”系“低压流体输送用焊接钢管”(GB3092)的简称。

(2)截止阀将逐步由阀球阀取代。操作温度在100℃以下的蒸馏水、盐水(回盐水)及碱液尽量选用CQ11F16或Q41F－16，蒸汽柱塞尽量选用U41S－1．6(C)。

(3)连接方式中“活接”包括活接头连接及卡箍连接。

3．钢管的主要计算数值

钢管的主要计算数值见表6－4－35。

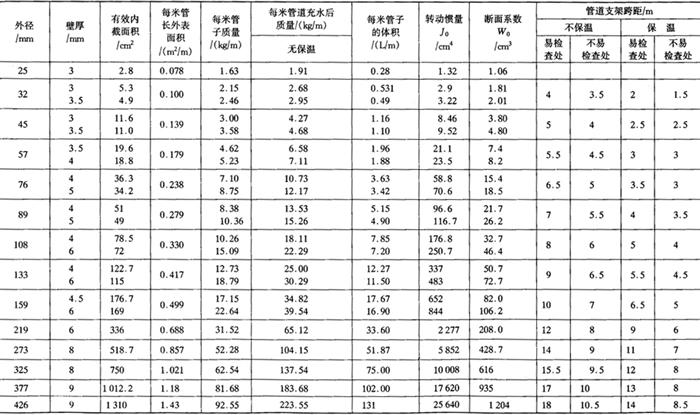

表6－4－35 钢管主要计算数值表

注：支架跨距根据管材许用应力确定，易检查处为55MPa，不易检查处为17·5MPa。

4．常用阀门的产品系列代号及结构特点

阀门型号按《JB308阀门型号编制方法》规定标记。

阀门类型代号见表6－4－36。阀门传动方式代号见表6－4－37。阀门连接形式代号见表6－4－38。公称压力数值按《管路元件公称压力》(GB1048)的规定，用阿拉伯字母表示。

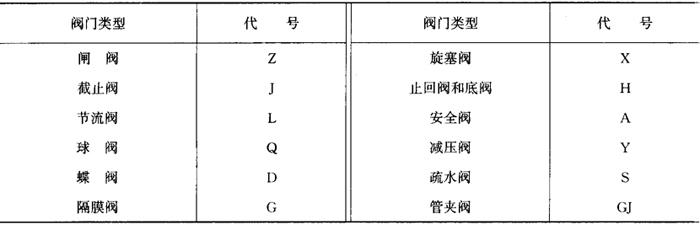

表6－4－36 阀门类型代号

表6－4－37 阀门传动方式代号

表6－4－38 阀门连接形式代号

阀门的选用应根据介质的性质和参数，选用质量可靠、操作灵便的阀门。各种阀门的结构特点见表6－4－39。饮料厂的物料管道阀门均使用不锈钢的球阀、蝶阀、旋塞阀。

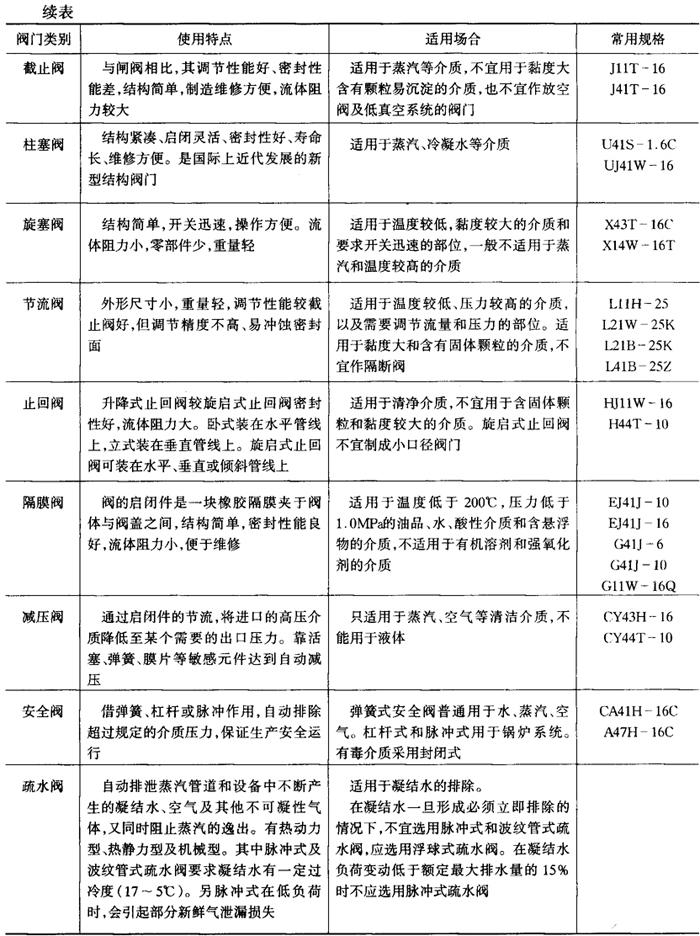

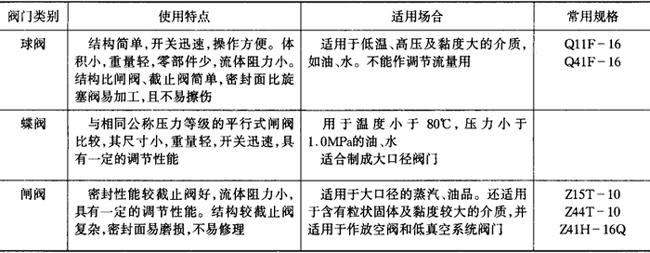

表6－4－39 常用阀门的特点和适用场合
