锥度与锥角标准系列

---

圆锥的尺寸、锥角见图4．1-1。锥度C的定义：；C与锥角a的关系为：。一般用途和特殊用途的锥度及锥角及其应用举例见表4．1-1。

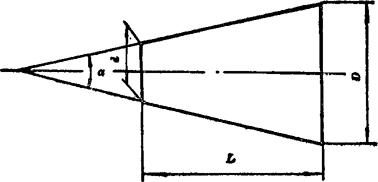

图4．1-1 圆锥的尺寸、锥角

D—圆锥大端直径；d—圆锥小端直径；L—圆锥长度，即圆锥大端与小端之间的轴向距离；a—锥角，即在圆锥轴向截面内两条素线间的夹角

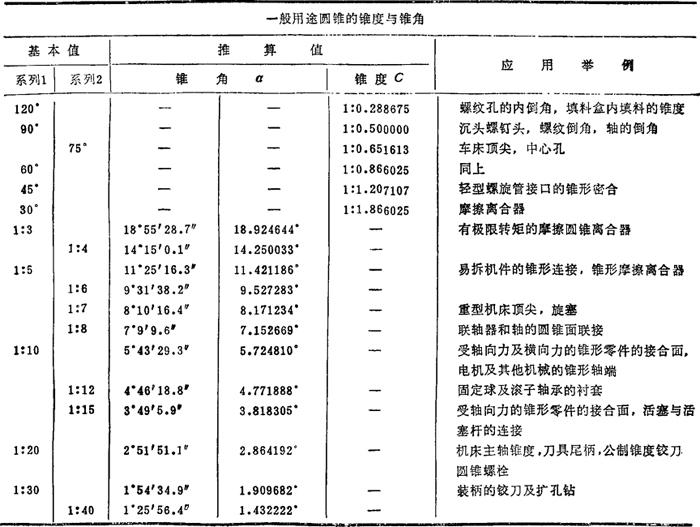

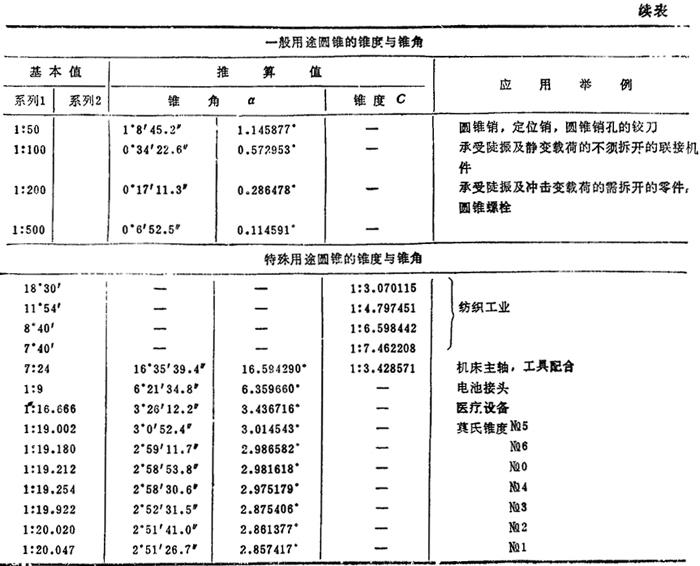

表4．1-1 圆锥的锥度及锥角(摘自GB157—89)

注：① 优先选用第一系列。

② 表中锥角的推算值与ISO1119完全一致。
