铸件尺寸公差

---

铸件图样上给定的尺寸，应包括机械加工余量．铸件尺寸公差和机械加工余量的关系见图5-23．

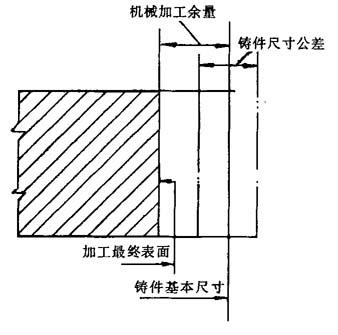

图5-23 机械加工余量与铸件尺寸公差的关系

铸件尺寸公差代号为CT(Casting Tolerance)，分为16级，各级公差数值见表5-117．表5-118所示公差值仅适用于各种铸造金属及合金生产的压铸件和熔模铸件小于10mm的铸件．

成批和大量生产铸件尺寸公差等级见表5-119．小批和单件生产铸件尺寸公差等级见表5-120．

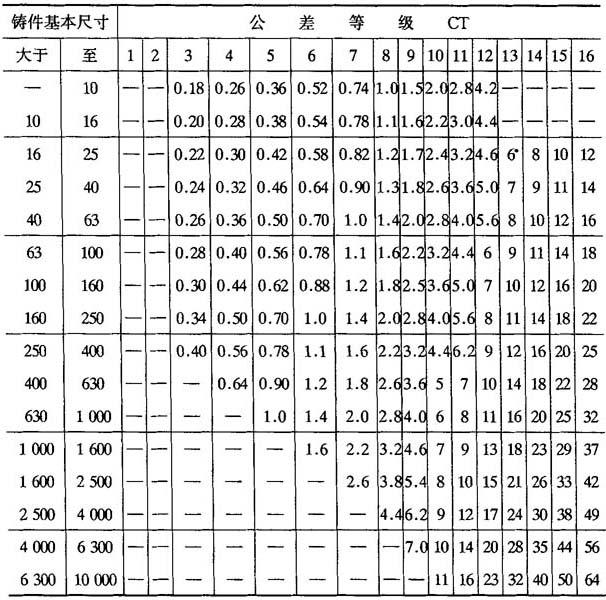

表5-117 铸件尺寸公差数值(GB6414—86) mm

注：1．CT1和CT2没有规定公差值，是为将来可能要求更精密的公差保留的．

2．CT13至CT16小于或等于16mm的铸件基本尺寸，其公差值需单独标注，可提高2～3级．

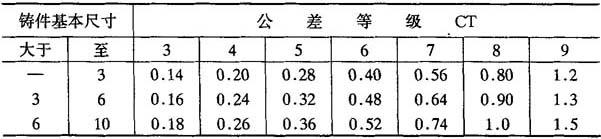

表5-118 部分铸件尺寸公差数值(GB6414—86) mm

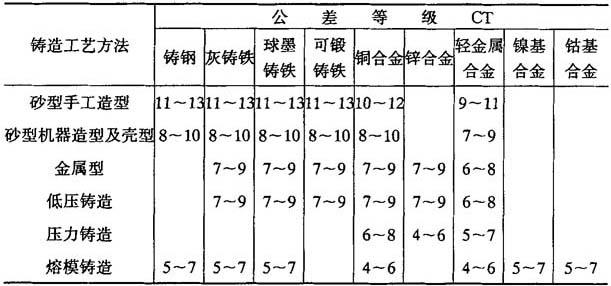

表5-119 成批和大量生产铸件的尺寸公差等级(GB6414—86)

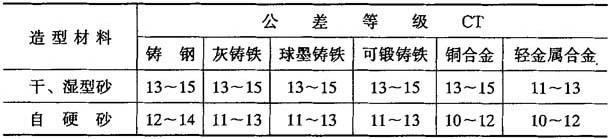

表5-120 小批和单件生产铸件的尺寸公差等级(GB6414—86)

注：1．铸件基本尺寸小于或等于10mm时，其公差等级提高3级．

2．铸件基本尺寸大于10至等于16mm时，其公差等级提高2级．

3．铸件基本尺寸大于16至等于25mm时，其公差等级提高1级．

4．表5-119、表5-120中的公差等级适用于大于25mm的基本尺寸铸件公差分等应符合表5-121的规定．

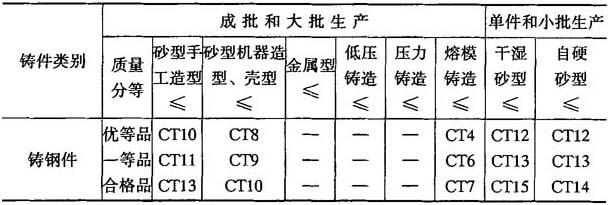

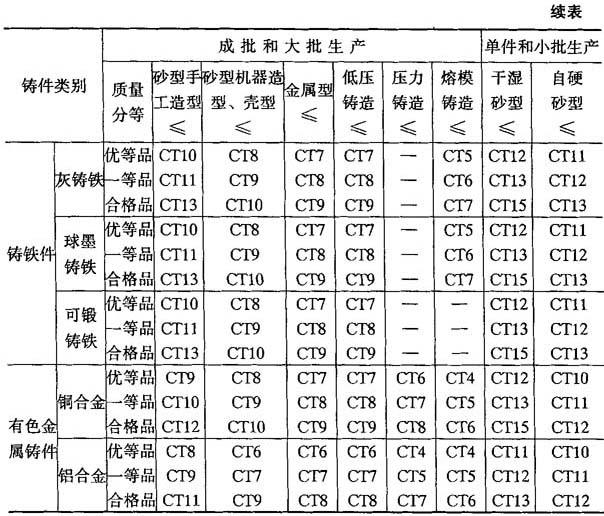

表5-121 铸件公差分等(JB／JQ82001—90)

注：同—铸件用机器造型和手工造型生产时，其尺寸公差等级在铸件质量分等标准中可另行规定．
