字词 | 钢筋的配料 |
类别 | 中英文字词句释义及详细解析 |

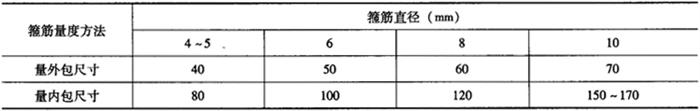

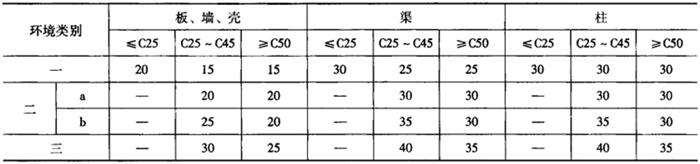

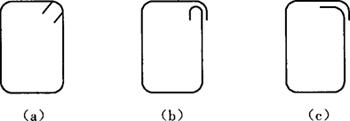

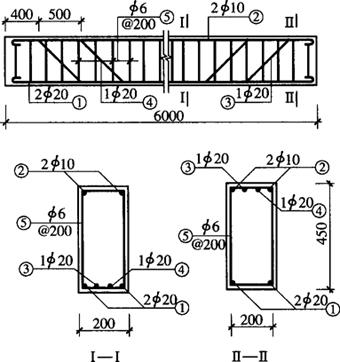

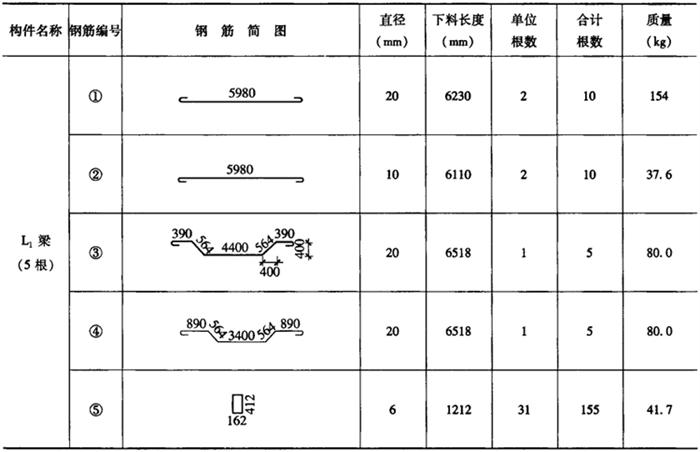

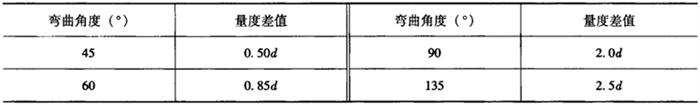

释义 | 钢筋的配料 钢筋配料是钢筋工程施工中最重要的环节,即根据混凝土结构构件的配筋图,计算各类钢筋的直线下料长度、总根数及钢筋总质量,然后编制、填写钢筋配料单,作为钢筋备料加工的依据。 钢筋下料长度的计算原则如下: (一)钢筋的长度 钢筋混凝土结构施工图中所标注的钢筋长度是指受力钢筋外边缘至外边缘之间的长度,即外包尺寸。外包尺寸是钢筋施工中量度钢筋长度的基本依据,其大小是根据构件尺寸、钢筋形状及保护层厚度确定的。 (二)保护层厚度 混凝土保护层厚度是指受力钢筋外边缘至混凝土构件表面的距离,其功能主要是使混凝土结构中的钢筋免于大气的锈蚀作用,提高钢筋混凝土结构构件的耐久性。混凝土保护层厚度应符合设计规定,如设计中无具体要求时,纵向受力钢筋的混凝土保护层最小厚度见表5-46。 表5-46 纵向受力钢筋的混凝土保护层最小厚度 注:基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm;当无垫层时,不应小于70mm。 (三)量度差值 钢筋在弯曲的过程中,其外边缘伸长,内边缘缩短,钢筋的中轴线则保持弯曲前的长度。但在钢筋图中所标注的是外包尺寸,因此,弯曲后的钢筋,外包尺寸与钢筋中轴线长度之间存在一个差值,这个差值称为钢筋的量度差值。在计算钢筋下料长度时,必须从外包尺寸中扣除这个量度差值,才能确保钢筋的轴线实际长度准确下料。 钢筋弯曲处的量度差值,随着弯曲角度的增大而增加,见表5-47。 表5-47 钢筋弯曲处的量度差值 (四)弯钩增加长度 施工规范中规定:对于HPB235级钢筋末端应弯制成180°弯钩,其弯弧内直径不应小于钢筋直径的2.5倍,弯钩的弯后平直部分长度不应小于钢筋直径的3倍。这样,钢筋下料长度必然要大于钢筋的外包尺寸,计算每个弯钩应增加的一定长度,称为钢筋弯钩增加长度。经推导计算,180°弯钩每个弯钩增加长度为6.25倍的钢筋直径。 (五)箍筋的下料长度 除焊接封闭环式箍筋外,箍筋的末端应设置弯钩,弯钩的形式应符合设计要求;当设计无具体要求时,应符合下列规定: (1)箍筋弯钩的弯弧内直径,除应满足与受力钢筋的弯钩和弯折的规定外,还应不小于受力钢筋的直径。 (2)箍筋弯钩的弯折角度,对于一般结构,不应小于90°,对有抗震等要求的结构,应为135°。 (3)箍筋弯后平直部分长度,对于一般结构,不宜小于箍筋直径的5倍,对有抗震等要求的结构,不应小于箍筋直径的10倍。 (4)箍筋的弯钩形式,如设计无要求时,可按图5-39b、c加工;有抗震要求的结构,应按图5-39a加工。 图5-39 箍筋示意图 (a)135°/135°;(b)90°/180°;(c)90°/90° 箍筋弯钩的增加值,可以按表5-48中的数值选用,也可以将箍筋弯钩增加长度和弯折量度差值并为一项箍筋调整值,如表5-49所示。计算时将箍筋外包尺寸或内包尺寸加上相应的箍筋调整值即为箍筋下料长度。 表5-48 箍筋弯钩增加值 注:表中括号中的数据为抗震要求时的增加值;d为箍筋直径。 表5-49 箍筋下料调整值 (六)钢筋配料计算实例 【例5-2】某建筑物第一层中共有5根L1梁,梁的配筋如图5-40所示。试计算梁中各钢筋的下料长度,并编制钢筋配料单。 图5-40 L1梁配筋示意图 【解】钢筋的下料长度计算如下: ①号钢筋端头保护层厚度为10mm,则钢筋外包尺寸为:6000-2×10=5980mm。 ①号钢筋的下料长度为:5980+2×6.25d=5980+2×6.25×20=6230mm 同理,②号钢筋的下料长度为6110mm。 ③号钢筋的端头平直段长度为400-10=390mm;斜段的长度为(梁高-2倍的保护层厚度)×1.41=(450-2×25)×1.41=564mm;中间直线段长度为:6000-2×400-2×400=4400mm。则③号钢筋的下料长度为:(390+564)×2+4400-4×0.5d+2×6.25d=6518mm。 同理,④号钢筋的下料长度为6518mm。 ⑤号钢筋的外包尺寸,其宽度为梁宽扣除两个保护层厚度,再加上两个箍筋的直径,即200-2×25+2×6=162mm;其高度为450-2×25+2×6=412mm,⑤号钢筋的下料长度为(162+412)×2-3×2d+100=1212mm。 根据以上计算编制钢筋配料单,便可进行备料加工。钢筋配料单如表5-50所示。 表5-50 某建筑物L1梁钢筋配料单 在钢筋加工之前,根据施工图纸按不同构件提出配料单,作为钢筋加工的依据,同时也是签发工程任务单和限额领料的依据。 为了方便钢筋加工,使操作工人一看就懂、照牌制作,每一编号钢筋都要写一块加工牌,如图5-41所示。在加工牌中应注明工程名称、构件编号、钢筋规格、下料长度、总加工根数及钢筋简图尺寸。某一编号的钢筋加工完毕后,应将钢筋加工牌绑在钢筋上,以便识别和使用方便。 图5-41 钢筋加工牌示意图 |
