钢的热处理

---

(一)钢在加热和冷却时的组织结构转变温度

在图7－1铁碳合金状态图中，组织结构转变的临界温度线A₁、A₃、A_cm是在极其缓慢的加热和冷却条件下测定的，而在实际热处理生产中加热或冷却比较快。其实际的组织结构转变温度点总要稍高或稍低于平衡组织转变温度点，即存在有一定的过热或过冷度转变才能充分进行。与状态图上A₁、A₃、A_cm线相对应，实际冷却时的临界温度线为Ar₁、Ar₃、Ar_cm，如图7－5所示。

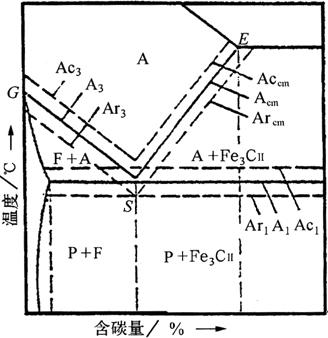

图7－5 转变临界温度点的位置变化

(二)钢在加热时的组织结构转变过程

钢在加热时的组织结构转变过程如表7－14所示。

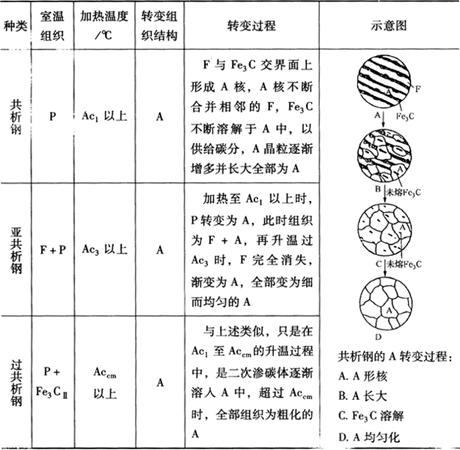

表7－14 钢的奥氏体组织结构转变过程

(三)钢在冷却时的组织结构转变产物

室温时钢的力学性能不仅取决于加热、保温后所获得奥氏体晶粒的大小，而且还取决于奥氏体冷却转变后所获得的组织类型。而冷却方式和冷却速度对奥氏体的组织结构转变又起着至关重要的作用。表7－15列出了共析钢不同冷却方式和冷却速度下的转变产物。

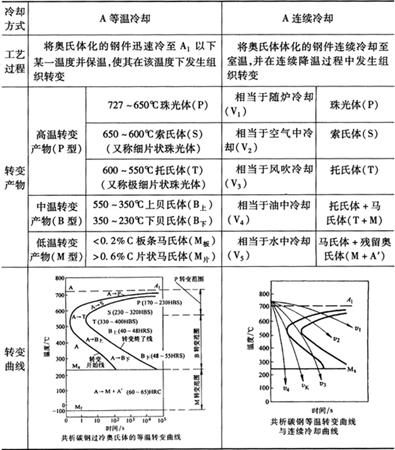

表7－15 共析钢在冷却时的组织结构转变

(四)钢的热处理组织结构与性能

钢的热处理组织结构与性能如表7－16所示。

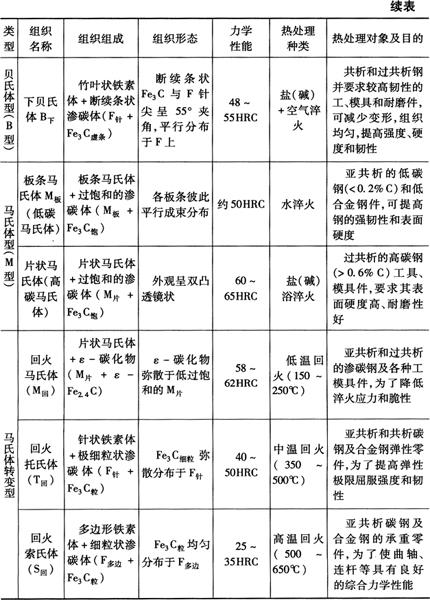

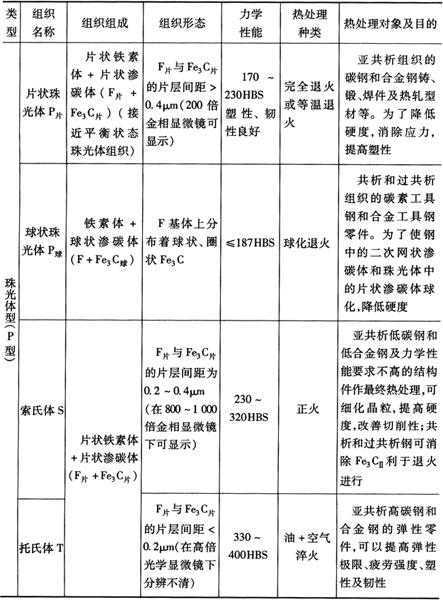

表7－16 钢热处理后的组织特点及性能
