钢的淬火及回火

---

钢件经高温加热(亚共析钢Ar3+20～50℃，过共析钢Acm+20～50℃)，缓慢冷却至Ar1点时，组织中的奥氏体最终转变成珠光体，其转变的全过程为：奥氏体马氏体屈氏体索氏体珠光体(转变过程可逆→为冷却过程←为加热过程)。

如加快冷却，结晶组织就不能完成转变的全过程，即在常温下保持变化中的形态，所以改变各种冷却速度就能获得转变过程中任何阶段的组织。淬火的目的是通过加热和冷却的方法，使工件具备要求的显微组织，以保证一定的截面部位在回火后能满足所要求的机械性能。

淬火钢(除低碳钢外)一般具有较高的硬度和强度，韧性低而脆，难于直接使用。根据不同的性能要求，工件淬火后都必须在临界点(A₁)以下某个温度加热时间(0．5～2．0h)进行回火，以改善淬火钢的塑性和韧性，使硬度和强度有所下降。同时降低或消除淬火钢的残余应力，避免淬火工件开裂，并保持在使用过程中的尺寸稳定性。

1．淬火及回火工艺种类(表14－84)

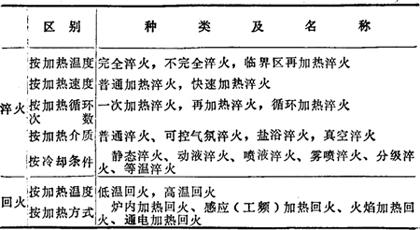

表14－84 淬火及回火工艺种类

2．淬火加热温度(表14－85)

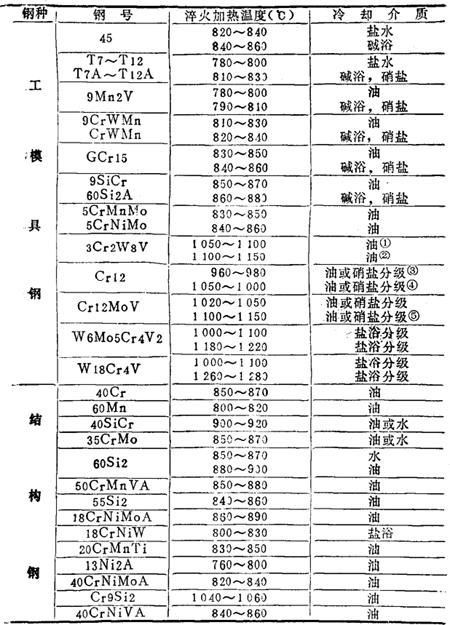

表14－85 常用钢种的淬火加热温度

注：①一般热锻模； ②需二次硬化；

③一般冷冲模； ④⑤要求红硬性。

3．淬火冷却方法(表14－86)

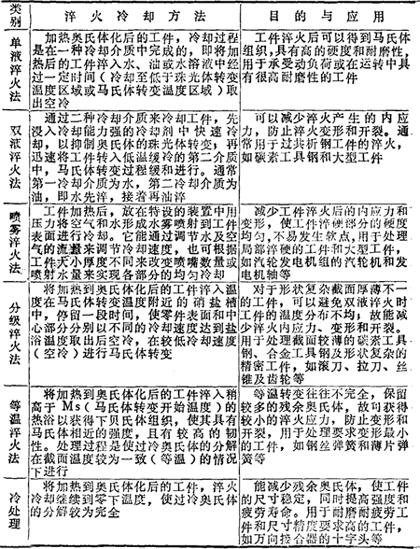

表14－86 常用淬火冷却方法
