选择配电导线截面

---

须满足三个基本要求：机械强度、安全电流、容许电压降。

①机械强度(见表9－11)。

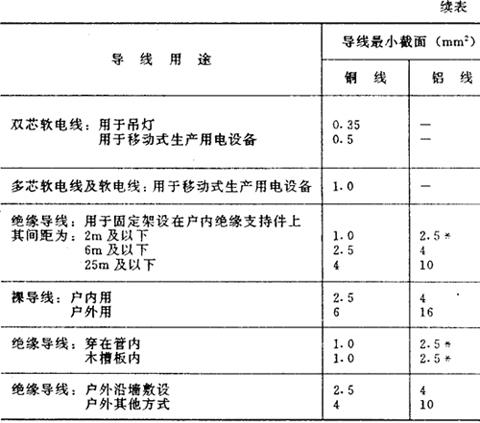

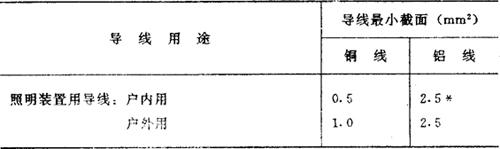

表9－11 导线按机械强度所允许的最小截面

注：根据市场供应情况，可采用小于2．5mm²的铝芯导线。

②安全电流

根据下式计算安全电流值，查表9－12、表9－13得导线截面：

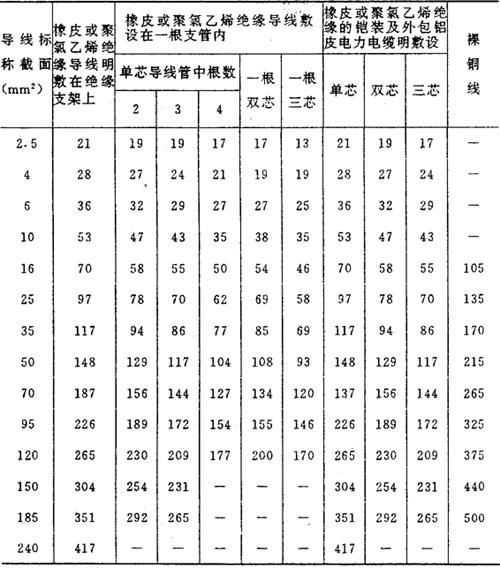

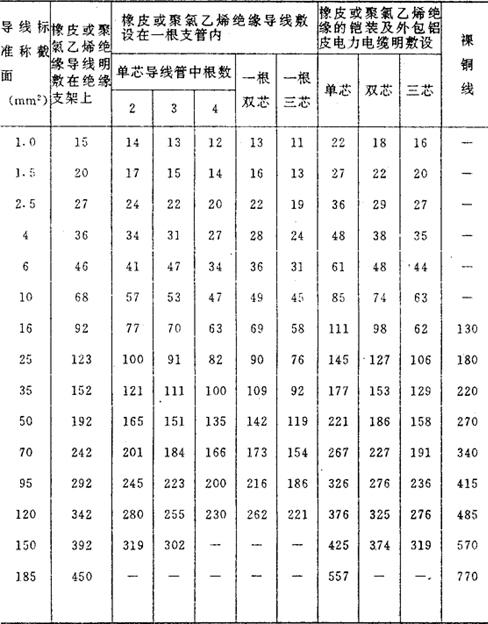

表9－12 1千伏以下铜芯导线连续允许负荷表(安培)

表9－13 1千伏以下铝芯导线连续允许负荷表(安培)

式中 P_机－为电动机铭牌上的额定功率(千瓦)；

V－额定电压(伏)；

η－效率(电动机输出功率与输入功率的比值，η=)

cosφ－功率因数(现场施工电网可取0．7－0．75)。

③容许电压降

根据下式计算导线截面：

式中 P_电－电流输入功率(千瓦)，

L－送电线路的距离(米)；

ε－容许的电压降为5%；

C－系数(见表9－14)。

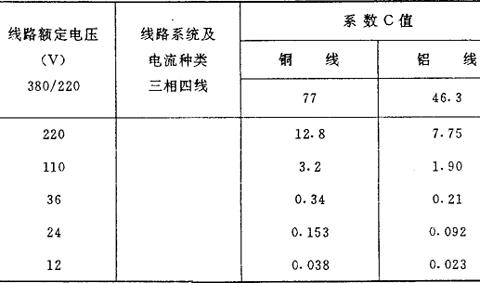

表9－14 按容许电压降计算导线截面系数C值

④导线截面估算

可用查表方法直接估算导线截面(见表9－15)。

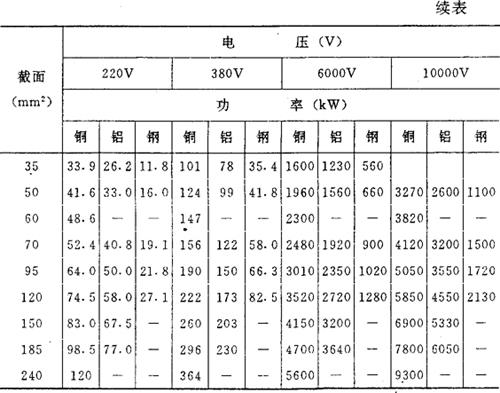

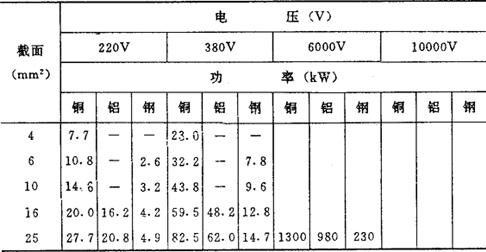

表9－15 裸导线截面与功率关系表

注：功率因数cosφ按0．7计，周围空气温度为+25℃导线极限温度为+70℃。

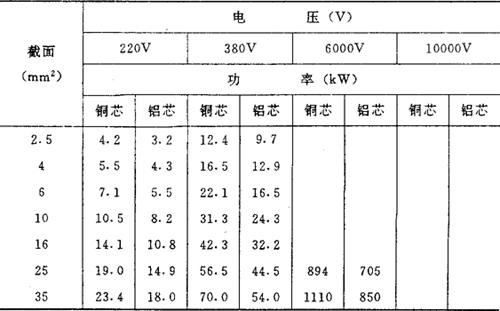

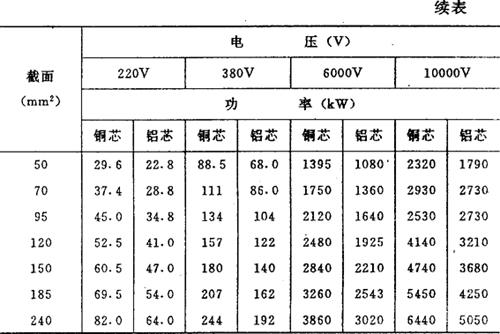

表9－16 绝缘导线截面与功率关系表

注：功率因数cosФ按0．7计
