铝材镀铜液

---

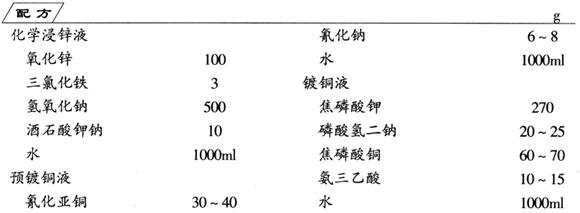

制法

(1)化学浸锌液的制备 按配方量要求将氢氧化钠溶于500ml水中，不断搅拌至全部溶解后，加入氧化锌，加热至全溶。将三氯化铁和酒石酸钾钠溶于少量水中，待溶解后加入上述溶液中，并加足水量。

(2)预镀铜液的制备 先将氰化钠溶于水中，加入氰化亚铜使其溶解，再加足水至1000ml。

(3)镀铜液的制备 将焦磷酸铜用少量水溶解调成糊状，再与用少量水溶解的焦磷酸钾相混合，不断搅拌使其全部溶解。再加入氨三乙酸和磷酸氢二钠，并加足1000ml水量，搅拌，混合，溶解，即得成品。

使用方法：首先将铝材表面擦干净，并要用20%～30%氢氧化钠溶液浸泡去油5～10min，取出后用清水冲净，再用60%～70%硝酸溶液浸泡漂白2～3min，用清水冲洗干净后浸入浸锌液中，取出擦净，再重复浸泡一次即可。然后把经两次浸锌液浸泡的铝材，在40～50℃下以2～3A／dm²的电流密度进行预镀2～4min。取出用清水冲洗干净后，于35～45℃下以0．5～0．8A／dm²的电流密度镀铜至所需厚度即可。铜镀液的pH值应控制在8～9之间。
