铝及铝合金的焊接性

---

纯铝的熔点为660℃，熔化时不发生颜色变化。铝对氧的亲和力很强，在空气中很容易氧化成致密难熔的氧化膜(Al₂O₃，熔点2050℃)，它可防止铝继续氧化。铝及铝合金熔化焊时有如下困难和特点：

(1)金属外表面的一层难熔氧化膜(Al₂O₃)，阻碍金属之间的良好结合；它的密度(3．85g／cm³)比铝合金(2．6～2．8g／cm³)大，焊接时容易形成夹渣。

(2)铝的导热性约为低碳钢的5倍，要求焊接时用大功率或能量集中的热源，有时还要求预热。

(3)铝的线膨胀系数约为低碳钢的2倍，凝固时收缩率比低碳钢大两倍。因此，焊接变形大，若工艺措施不当，易产生裂纹。

(4)金属的固态和液态色泽不易区别，焊接操作时掌握温度困难；铝在高温时强度很低，焊接时易引起金属塌陷或下漏。

(5)焊后焊缝易产生气孔。

(6)焊接接头易发生软化。

表2－7－5为部分铝及铝合金的相对焊接性。

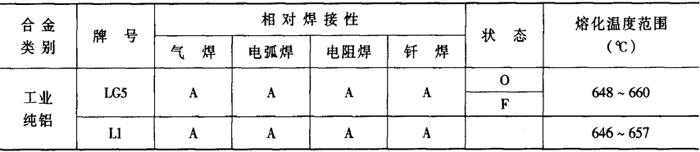

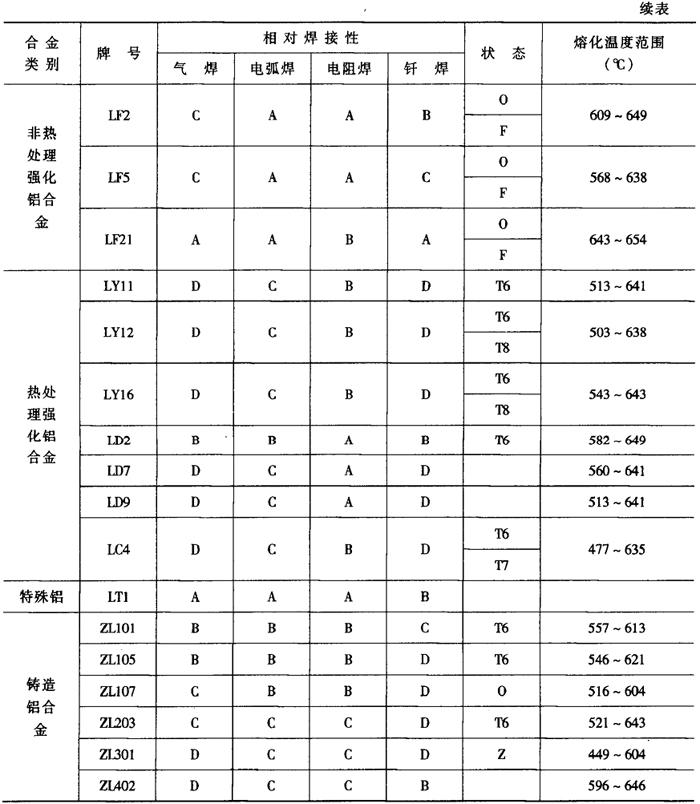

表2－7－5 铝及铝合金的相对焊接性

注：A：好，B：较好，C：尚可，D：差

O：固溶态，F：冷作态，Z：铸态，T6：固溶+时效，T7：固溶+稳定化，T8：固溶+冷作+时效
