螺钉

---

如图3-33、图3-34、图3-35、表3-28所示。

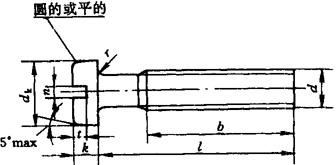

图3-33 开槽圆柱头螺钉(GB65—85)

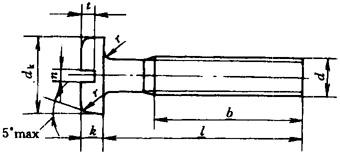

图3-34 开槽盘头螺钉(GB67—85)

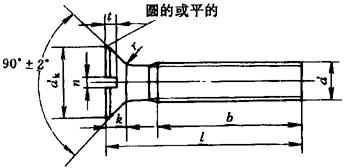

图3-35 开槽沉头螺钉(GB68—85)

标记示例：螺纹规格d=M5，公称长度l=20mm，性能等级为4．8级，不经表面处理的开槽圆柱头螺钉：螺钉GB65—85—M5×20

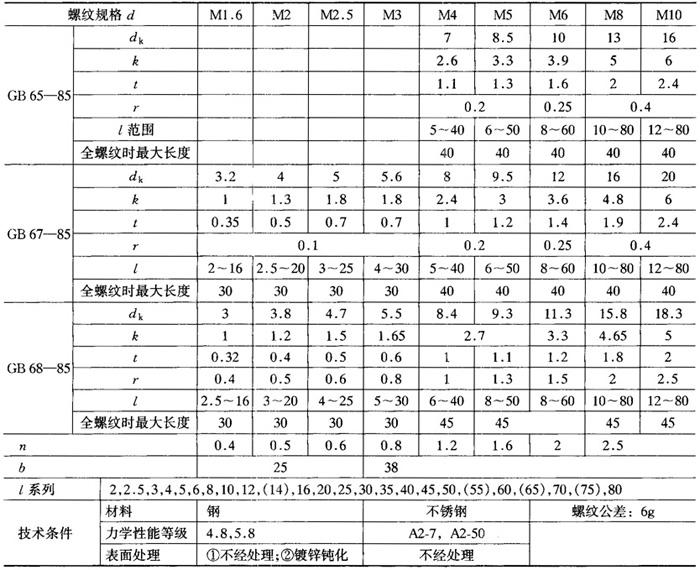

表3-28 开槽螺钉(mm)

注 ①b不包括螺尾；②本表所列规格均为商品规格，产品等级为A级。
