螺纹加工

---

螺纹加工，有内螺纹加工和外螺纹加工。

(一)内螺纹加工

小直径使用丝锥，大直径需用车床。下面介绍使用丝锥加工。

底孔直径和丝锥外径的关系是：

D₁=D－2εh₁

式中 D₁——底孔直径

D——丝锥外径

h₁——螺牙深度

ε——螺牙深度百分比

ε值通常取50～75%，D值较小时取大值，具体数据参照国家标准GB965－67，GB966－67。

硬聚氯乙烯应选用粗牙，不用细牙。每套丝锥一般有三只，即头锥、二锥和三锥。攻穿孔时，只用头锥。攻盲孔时，先用头锥，次用二锥，有时只用头锥。攻浅孔时，有时用到三锥，但一般不用三锥。

攻丝操作时，要经常将丝锥倒回，以清除切屑，避免破坏螺纹。

(二)外螺纹加工

小直径使用板牙，大直径需用车床或铣床。

在车削螺牙时，因硬聚氯乙烯的塑性大，可在规定尺寸外的一定范围内作少量放大，而后，再经一次或几次缩小尺寸，直到符合要求，这样，可提高其光滑和准确程度。

用圆板牙手工操作时，应先将圆柱体的前端作成45°倾角，倾角所及的长度，应达到一个牙深。板牙规格，可参见GB970－67。

和内螺纹一样，也应选用粗牙，不用细牙，而且，螺纹的尖锐面必须磨钝(图9－1－17)。

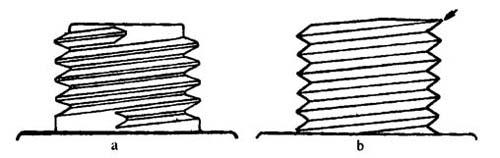

图9－1－17 外螺纹

a－正确 b－不正确
