螺旋输送机

---

1．工作原理

靠由于物料自身物重和料槽的摩擦力，使物料不跟螺旋片旋转，而是沿轴向向前推移运送出去。

2．主要结构

由带有螺旋片的轴、料槽和驱动装置构成。

(1)型式

①实体螺旋——适用于运送干燥粉状或颗粒物料。

②带式螺旋——适宜输送片状、块状和粘附的浆料、草片等。

③叶片螺旋——适于运送粘附和易凝聚的物料。

④周边带齿的螺旋——适宜边运送，边打散的物料。

(2)螺距

有单螺距和变螺距螺旋。螺距为螺旋外径的0．5～1．0倍，螺旋转速一般为40～120r／min。

(3)螺旋叶片

是用2～8mm厚钢板冲压而成，然后按螺旋线逐段焊在轴上面。小型螺旋也可以直接铸造或扁钢弯成。

(4)螺旋的轴

可以用实心的，也可以是空心的。

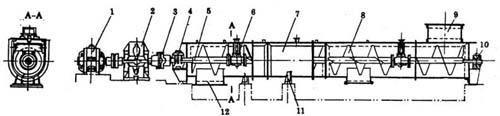

图6－2－76 螺旋输送机

1－电动机 2－减速器 3－联轴节 4－轴承座 5－轴 6－中间轴承 7－外壳 8－螺旋片 9－加料口 10－轴承座 11－机座 12－排料口

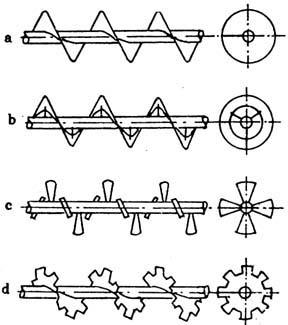

图6－2－77 螺旋输送机型式

(5)螺旋的输送能力

输送能力取决于螺旋的外径，为便于制造和装配，螺旋一般2～4m长为一节，最长不超过6m，再按各节段装配连接。

由于螺旋推移物料而产生轴向反作用力，必须在旋转轴一端装有止推轴承。支承转轴采用悬挂式轴承，每节间距2．5～3．5m，最大4m。料槽用2～8mm钢材和耐磨材料制成。
