药芯焊丝气保焊工艺参数选择

---

1．焊接电流和电弧电压的选择

药芯焊丝中的焊剂改变了电弧性质，稳弧性得到改善，所以可以采用交流、直流、平特性、降特性电源，但大多数还是用直流平特性电源。焊接电流的数值与送丝速度成正比，如图5－37所示。电弧电压与焊接电流相配合，焊接电流增加，电弧电压相应提高。

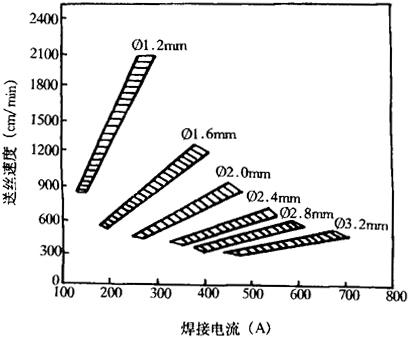

图5－37 送丝速度与焊接电流的关系

注：低碳钢、管状焊丝、CO₂保护焊。

2．焊丝伸出长度和焊丝工作位置

送丝速度确定之后，焊丝伸出长度随焊接电流增大而减小。一般在19～38mm之间，过长飞溅增加，电弧稳定性变坏。太短飞溅物易堵塞喷嘴，造成保护不良，引起气孔等缺陷。焊丝位置：平焊时焊丝行走角在2°～15°之间，太大降低保护效果；角焊时焊丝的工作角在40°～50°之间。
