药芯焊丝

---

1．药芯焊丝的类型与用途

药芯焊丝是用塑性较好的低碳钢、低合金钢带，压成U形，填入焊剂，折压成不同的断面形状，经拉拔制成不同直径和不同断面形状的药芯焊丝。常用的直径有1．6mm、2．0mm、2．4mm、2．8mm、3．2mm。常用的断面形状如图5－36所示。圆形断面，易产生电弧沿钢皮旋转，破坏电弧稳定性，所以仅用于直径2．4mm以下的药芯焊丝。直径较大的药芯焊丝尽量制成E形、T形、梅花形、填丝形等复杂断面型。直径≤2．4mm的药芯焊丝适用于手工操作的半自动焊。直径≥2．4mm的适用自动焊。根据药芯焊丝的焊剂成分不同，分为钛型、钙型、钙钛型三大类。

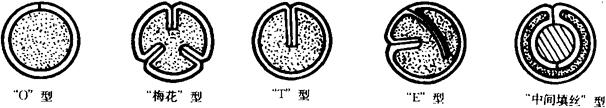

图5－36 药芯焊丝断面形状

2．药芯的作用及主要成分的来源

(1)药芯(焊剂)的作用：

1)形成熔渣，对熔滴、熔池进行保护，并改善焊缝成形。

2)降低电弧引燃电压，保证电弧稳定燃烧，使过程稳定、飞溅减少。

3)隔绝空气，使熔化金属免受氧、氮的污染，提高焊缝金属的致密性。

4)与熔化金属发生一系列的冶金反应，调整焊缝金属的化学成分，改善焊缝金属的力学性能和化学性能，提高抗裂性和耐腐蚀性等。

(2)药芯焊丝焊剂常用元素来源及作用见表5－61。

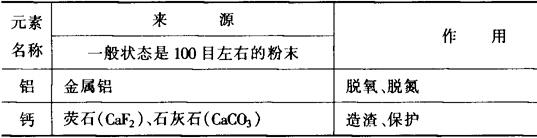

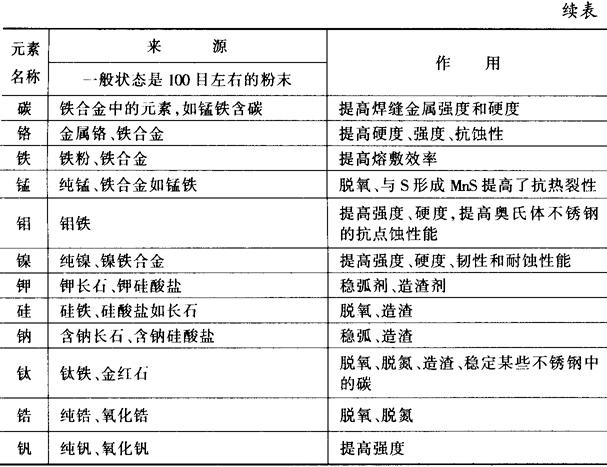

表5－61 药芯焊丝焊剂的常用元素来源及作用

(3)部分药芯焊丝的焊剂配方见表5－62。

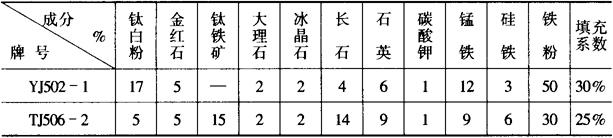

表5－62 药芯焊丝焊剂配方

3．药芯焊丝的型号

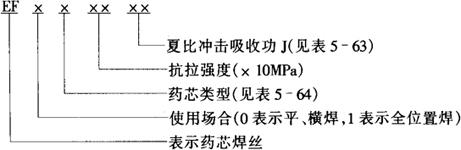

(1)型号符号意义：

(2)焊缝金属(V形缺口)夏比冲击吸收功见表5－63。

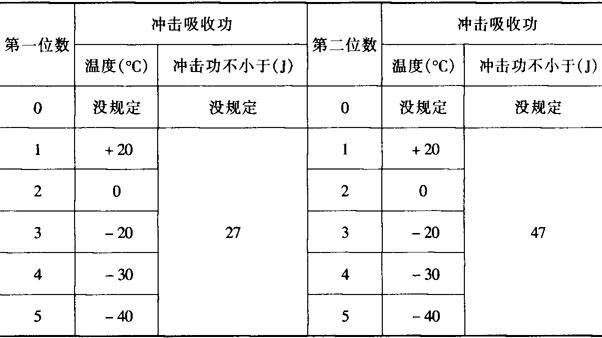

表5－63 焊缝金属(V形缺口)夏比冲击吸收功

(3)药芯焊丝分类及类型代号见表5－64。

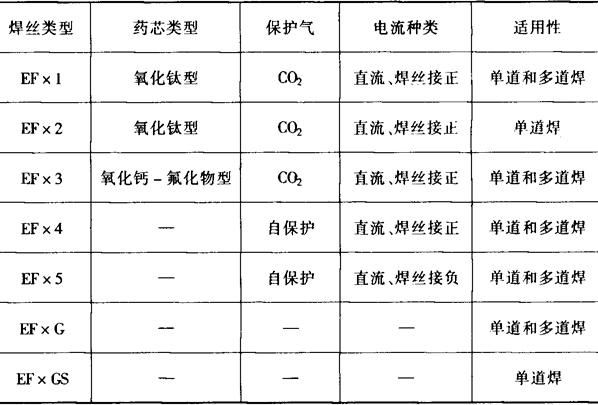

表5－64 碳钢药芯焊丝分类及类型代号(GB10045－88)

4．合金结构钢药芯焊丝牌号、性能和用途

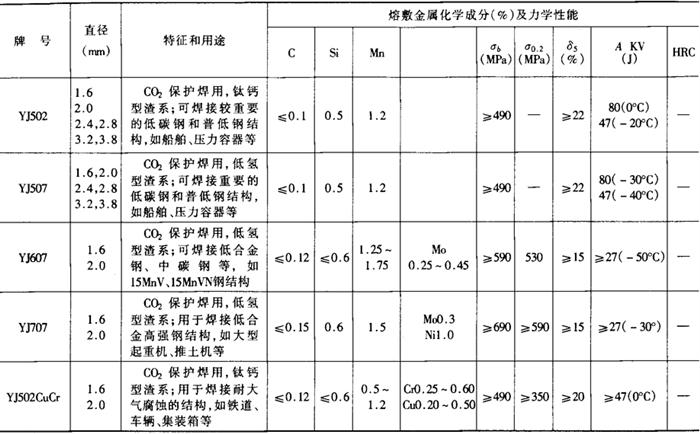

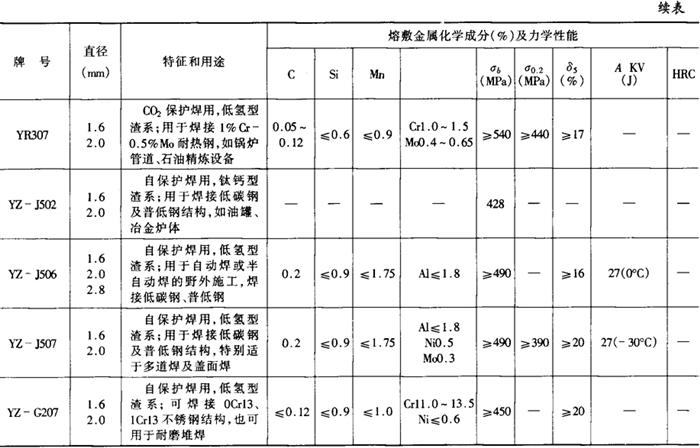

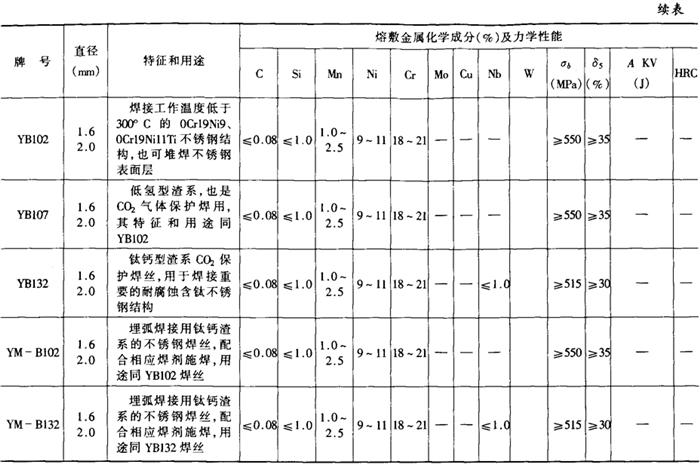

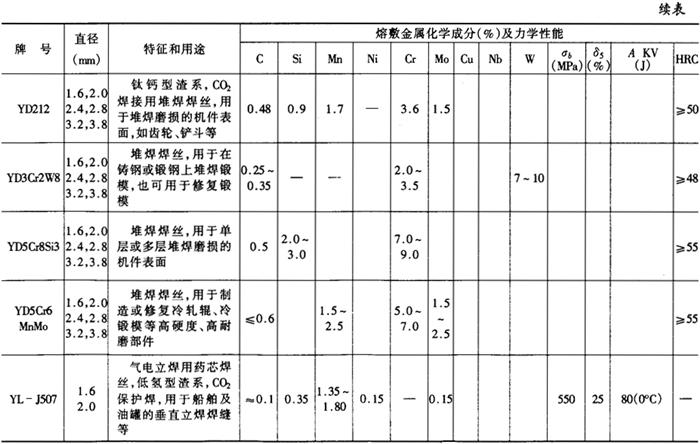

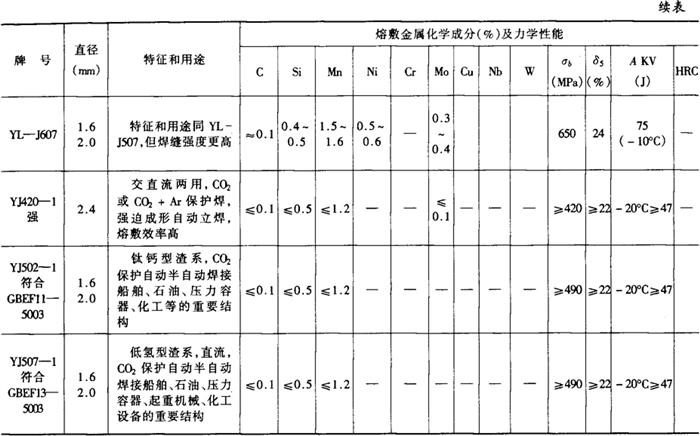

表5－65 合金结构钢药芯焊丝牌号、性能和用途
