苦卤等温蒸发析盐规律的相图分析举例

---

某苦卤的化学组成见表6－1－13。

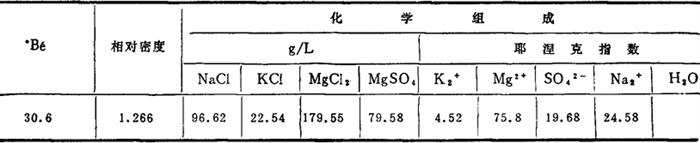

表6－1－13 某盐田苦卤的组成

1．苦卤在低温下等温蒸发析盐规律 将表6－1－13的苦卤组成标在0℃的五元交互体系相图上，体系点为A点，见图6－1－11。

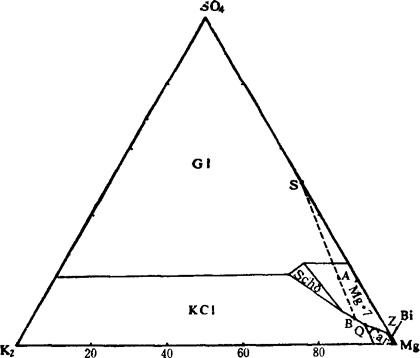

图6－1－11 0℃时Na⁺，K⁺，Mg²⁺∥Cl^－，SO₄^2－－H₂O体系平衡相图

S：MgSO₄·7H₂O的固相点

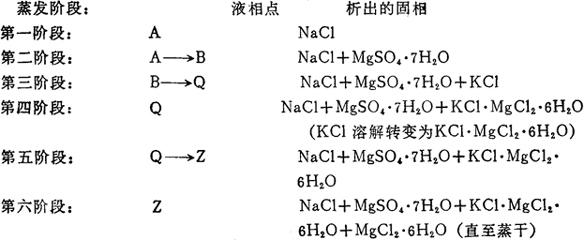

蒸发析盐过程如下：

苦卤在0℃时等温蒸发析盐规律是：首先NaCl析出，以后相继伴随NaCl析出的是MgSO₄·7H₂O、KCl、KCl、MgCl₂．6H₂O和MgCl₂·6H₂O，在Z点蒸干，蒸干时的固相为NaCl、MgSO₄·7H₂O、KCl、MgCl₂·6H₂O和MgCl₂·6H₂O。

2．苦卤在常温下等温蒸发的析盐规律

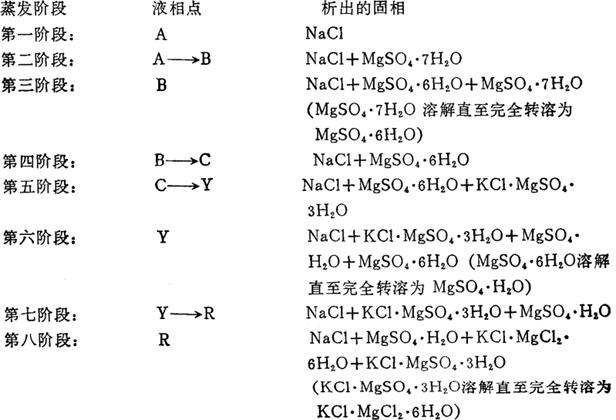

将表6－1－13的苦卤组成标在25℃的五元交互体系相图上，如图6－1－12所示。A点为体系点，A点落在MgSO₄·7H₂O结晶区内，具体的蒸发过程如下：

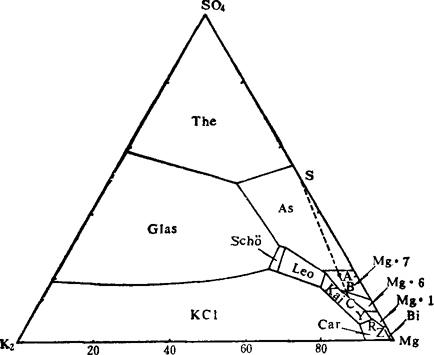

图6－1－12 25℃时Na⁺，K⁺，Mg²⁺／／Cl^－，SO₄^2－－H₂O体系平衡相图

S：MgSO₄·7H₂O的固相点

苦卤在25℃的常温下等温蒸发析盐规律是：

首先是NaCl析出；以后伴随NaCl相继析出的是MgSO₄·7H₂O、MgSO₄·6H₂O、KCl、MgSO₄·3H₂O、MgSO₄·H₂O、KCl、MgCl₂·6H₂O及MgCl₂·6H₂O。蒸干时的固相组成为NaCl+MgSO₄·H₂O+KCl、MgCl₂·6H₂O+MgCl₂·6H₂O。

3．苦卤在高温下等温蒸发的析盐规律

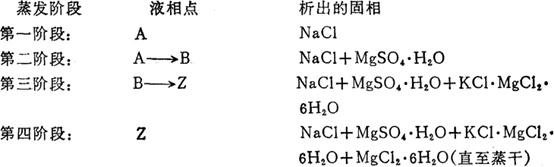

将表6－1－13的苦卤组成标在110℃的五元交互体系相图上，如图6－1－13所示。体系点A落在MgSO₄·H₂O的结晶区内，具体的蒸发过程如下：

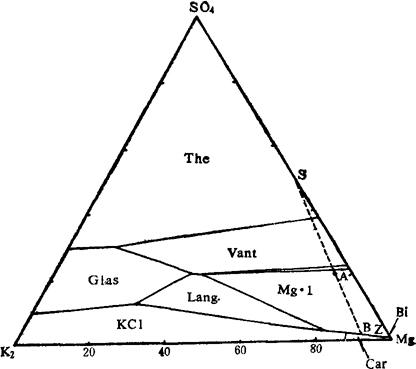

图6－1－13 110℃时Na⁺，K⁺，Mg²⁺∥Cl^－，SO₄^2－－H₂O体系平衡相图

S：MgSO₄·H₂O的固相点

在110℃的等温条件下，苦卤蒸发析盐规律是：首先是NaCl的单独析出；以后伴随NaCl相继析出的是MgSO₄·H₂O、KCl·MgCl₂·6H₂O和MgCl₂·6H₂O。蒸干时的固相组成为NaCl，MgSO₄·H₂O、KCl·MgCl₂·6H₂O和MgCl₂·6H₂O。
