胶接件

---

为了充分发挥胶粘剂抗拉、抗剪强度高的优势，应设计对接、搭接接头；合理增大胶接面积，提高接头的承载能力；在保证使用性能的前提下，接头设计形式应便于加工，表面应尺量平整．图2-17～图2-21列出了常见的几种接头形式．

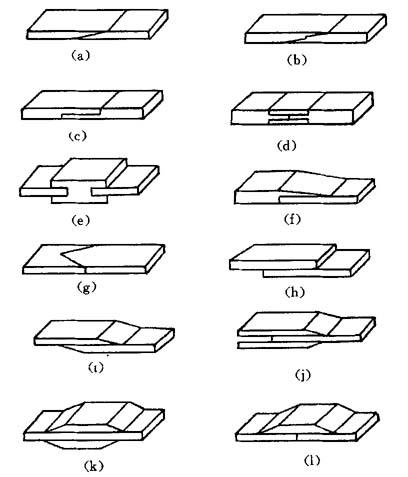

图2-17 常见的平板接头形式

(a)斜搭接；(b)梯形搭接；(c)双嵌搭接；(d)双盖嵌接；(e)插嵌接；(f)斜搭对接；(g)V形对接；(h)单搭接；(i)斜单搭接；(j)斜双搭接；(k)斜双盖对接；(I)斜单盖对接

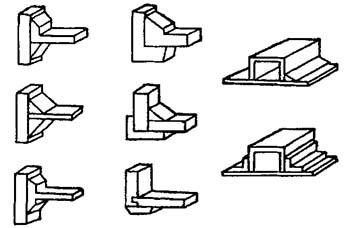

图2-18 常见的型材接头形式

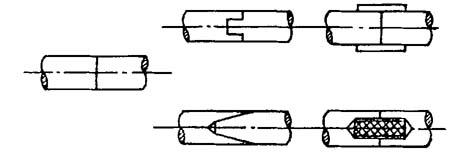

图2-19 几种棒材接头形式

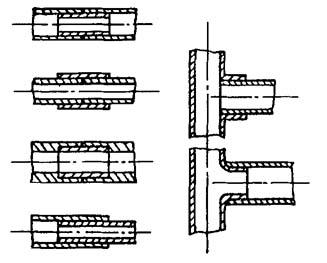

图2-20 几种管材的接头形式

图2-21 圆筒封接形式
