缝焊的特点、分类和应用

---

缝焊是工件装配成搭接接头或对接接头并置于两滚轮电极之间，滚轮加压工件并转动，连续或断续送电，形成一条连续焊缝的电阻焊方法。

1．缝焊特点

(1)点距小，分流现象严重，焊接区的加热被削弱。

(2)已焊焊点对待焊焊点有预热作用，有助于焊接区的加热，同时也有提高预压力的作用。

(3)滚轮连续滚动，在焊件上各点的停留时间短，焊件表面散热条件差。

(4)焊件表面易过热，变形较大。

2．缝焊分类

按滚轮电极转动与馈电方式，缝焊可分为连续缝焊、断续缝焊和步进缝焊。

断续缝焊是应用最广的缝焊方法，其特点是滚轮电极连续转动，焊接电流断续通过，电极和工件在电流间歇时间内得以冷却，电极寿命长，焊接热影响区及工件变形小，焊接质量较高。步进缝焊是一种高质量的焊接方法，其特点是滚轮电极断续转动，焊接电流在电极不动时通过，工件的散热和压固条件得到明显改善，能更有效地延长电极寿命和提高焊接质量。连续缝焊因电流不断通过工件，易使工件表面过热以及电极磨损严重，故很少应用。

与点焊类似，缝焊也有单缝焊和双缝焊、单面缝焊和双面缝焊之分。除了搭接缝焊外，还有压平缝焊、垫箔缝焊、铜线缝焊、圆周缝焊等。各种缝焊方法如图1－8－4所示。其中最常见的是搭接双面单缝焊。

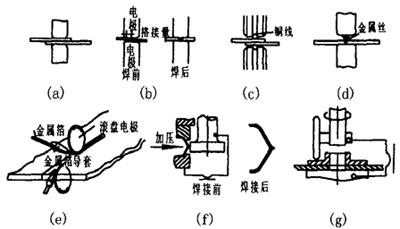

图1－8－4 各种缝焊方法示意图^［1］

(a)搭接缝焊 (b)压平缝焊 (c)铜线缝焊 (d)金属丝填充缝焊 (e)垫箔缝焊 (f)周缘缝焊 (g)圆周缝焊

缝焊广泛应用于油桶、罐头罐、暖气片、飞机和汽车油箱等密封容器之类薄板箱体的连续气密或液密接头。这种方法通常使用两个滚轮电极，有时用两个滚轮电极或一个移动和一个固定的心轴来焊接管形件的纵缝。结构用的管子一般不需要气密焊缝。
