绝热隔板

---

在机头与冷却定型模之间要放置绝热隔板，也称为隔热垫圈，主要使机头与冷却定型模之间以形成明显的冷、热界面。如果冷却定型模与机头直接相连，一方面会降低机头温度，使塑料堵塞在机头出口处，棒材挤不出来；另一方面会升高冷却定型模的温度，使棒材冷却不足，产生溢料现象，使棒材无法生产。因此，绝热隔板一定要设置。

绝热隔板最好选用氟塑料，如PTFE等。PTFE能耐高温，导热系数小，并有非粘性，有自润滑性和弹性，不会影响棒材的表面质量；其缺点是硬度不高，有蠕变现象，但可用调整夹持螺钉压力的办法来补救。温度高于250℃时易变形而损坏。

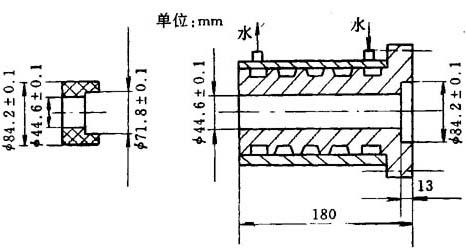

在装配安装时，要求PTFE圈外、外径公差配合尺寸为±0．1mm，一般要求PTFE隔热圈内孔直径控制在一0．1mm较好。PTFE隔热垫圈与冷却定型配合公差如图10－5所示。

图10－5 PTFE隔热垫圈与冷却定型配合公差
