环式磨木机

---

环式磨木机的样机于1936年由F．W．Roberts制造公司制成。它的结构与传统磨木机有很大区别，是利用楔形区传递木段对磨石的压力。图7-2-12为环式磨木机，磨石D装于传动环C和内齿喂料环E内偏左30°的位置，使磨石和喂料环间形成楔形木库B。木段从窗口A加入楔形木库中。当喂料环以与磨石相同的方向缓慢旋转时，喂料环内齿将木段带向楔形收缩区而进行磨木。环的外机架坐落在一铸铁平板上，在磨石磨损时可以移动环调整其与磨石的间隙。H为电动刻石器，F为喷水管，G为隔板。

喂料环是用液压发动机通过一齿轮组驱动的，通过自动增减液动发动机油量，即相应提高或降低环的速度，从而保持主电动机的负荷稳定。

浆由磨石两端环外机壳排出，两处出浆口都有堰板可调节磨石浸浆深度。木库约可贮木1．8m³。

这种磨木机磨木区面积较传统磨木机大，生产能力也大，而占地面积较小，装备简单，维修工作量不大，开停机操作简单，费时较少，但装料较难，换磨石拆装复杂需时较长，刻石器在喂料环内，拆装刻石刀不便。由于这种加压形式使磨木区压力不够均匀，磨木浆质量偏低，白度也略低1～2度。

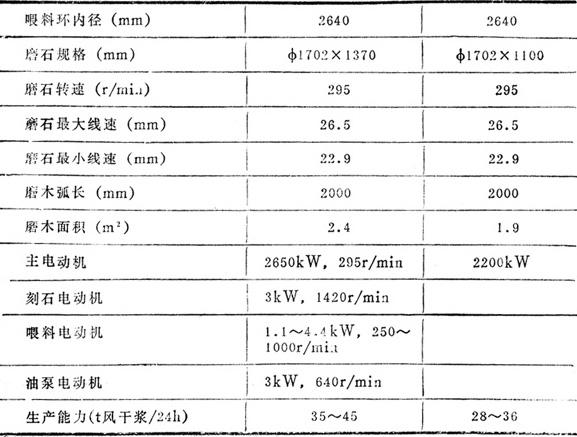

表7-2-4为R0berts环式磨木机设备特征。

表7-2-4 Roberts 环式磨木机设备特征

Tidmarch环式磨木机原理与上述相同，只是喂料环的驱动用链和链轮代替蜗轮蜗杆。
