CY14系列非通轴泵、马达

---

其结构见图10．10－1。

(1)型号说明

❶ 规格

10——10mL／r；160——160mL／r

25——25mL／r；250——250mL／r

63——63mL／r；2．5——2．5mL／r

❷ 控制方式

C——手动伺服； P——恒压；

D——电动； Z——液控；

M——定量； Y₁——阀控恒功率；

Y——恒功率； L——液控零位对中；

S——手动； MY——高低压组合；

B——电液比例。

❸ 压力级：C——32MPa。

❹ 类别：Y——泵；

M——马达。

❺ 结构型式

14－缸体转动的轴向柱塞泵(马达)。

❻ 设计号：1——第一种结构代号。

❼ 改进号：B——改进序号。

(2)性能参数

CY14系列非通轴泵的性能参数见表10．11－1。

表10．11－1 CY14系列泵性能参数

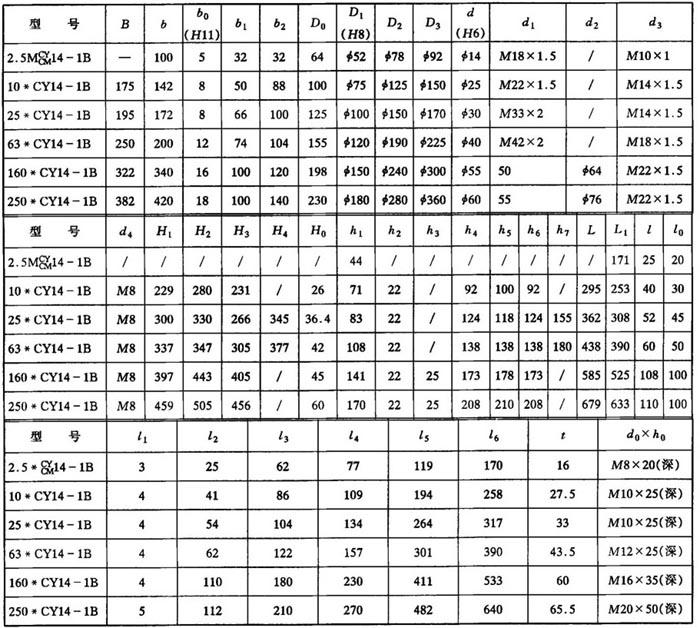

表10．11－2 CY系列泵、马达外形尺寸 单位：mm

生产厂：上海高压油泵厂、上海液压件三厂、启东高压油泵厂、江阴液压成套设备厂、邵阳液压件厂、天津高压泵阀厂、沈阳液压机厂。
