管状药芯焊丝气保焊原理、特点和用途

---

1．工作原理

如图5－35所示，喷嘴2中喷出的CO₂或CO₂+Ar气体，对焊接区起气体保护作用。管状焊丝中的药粉(焊剂)，在高温作用下熔化，并参与冶金反应形成熔渣。对焊丝端部、熔滴和熔池起渣保护作用。

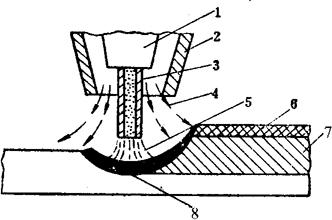

图5－35 管状药芯焊丝气保焊原理示意图

1－导电嘴 2－喷嘴 3－管状焊丝 4－保护气体 5－电弧 6－熔渣 7－焊缝 8－熔池

2．药芯焊丝气保焊的特点

药芯焊丝气保焊是渣、气联合保护，所以它既有渣保护特点又有气保护焊特点。

(1)优点：

1)采用渣气联合保护，焊缝成形美观，电弧稳定性好，飞溅少且颗粒细小。

2)焊丝熔敷速度快，比普通熔化极气保焊使用电流更大，焊丝伸出长度较短。熔敷效率和生产率都较高。

3)焊接各种钢材的适应性强：通过焊剂成分的调节，可达到要求的焊缝金属化学成分，改善焊缝机械性能。

(2)缺点：

1)焊丝制造复杂。

2)送丝难度增大，需用低压力的送丝机构送丝。

3)焊丝表面易锈蚀，粉剂易吸潮，对焊丝保管要求严格。

3．药芯焊丝的用途

由于药芯焊丝制造技术日趋成熟，应用范围在逐渐扩大。可以用于自动焊、半自动焊，选用不同的气体与焊丝相互配合，可以对碳钢、低合金钢、不锈钢、铸铁等，进行平焊、仰焊和全位置焊接。
