砂型及砂芯烘干典型工艺规程

---

5．2．4．1 室式电阻烘干炉砂芯烘干典型工艺规程

油类黏结剂砂芯烘干工艺规程见表5-47．

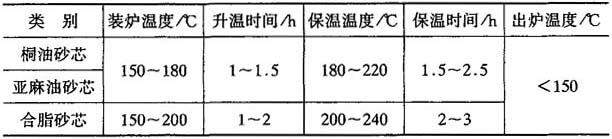

表5-47 油类黏结剂砂芯烘干工艺规范

注：1．适用于单件小批或成批生产的中、小型油类黏结剂砂芯的烘干．

2．烘干温度和时间，应随空气的温度和湿度按规范作适当的调解．

3．厚大的、形状简单的砂芯取上限，反之取下限．

5．2．4．2 立式烘干炉砂芯烘干典型工艺规程

油类黏结剂砂芯烘干工艺规程见表5-48．

5．2．4．3 室式燃煤烘干炉砂型和砂芯烘干典型工艺规程

黏土砂芯烘干工艺规程见表5-49．

黏土砂型烘干工艺规程见表5-50．油类黏结剂砂芯烘干工艺规程见表5-51．

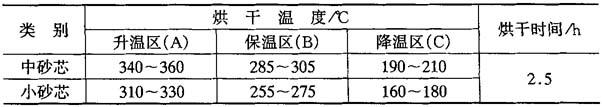

表5-48 油类黏结剂砂芯烘干工艺规范

注：1．烘干时间是指砂芯从进炉至出炉在烘干炉内经过的时间．

2．油类砂芯大小分类：35dm³<体积≤100dm³为大砂芯，6dm³≤体积<35dm³为中砂芯，体积<6dm³为小砂芯

3．适用于成批大量生产的中、小型油类黏结剂砂芯的烘干．

4．立式烘干炉是以燃油(柴油、重油)或煤气为燃料的连续作业的垂直循环运行的烘干炉．

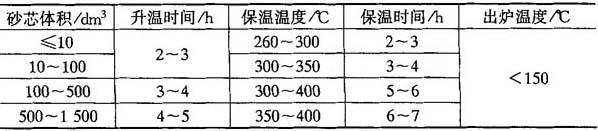

表5-49 黏土砂芯烘午工艺规范

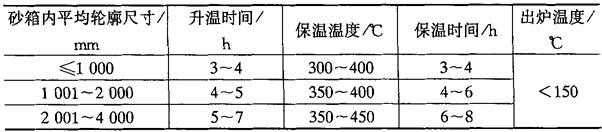

表5-50 黏土砂型烘干工艺规范

注：适用于单件小批量生产．

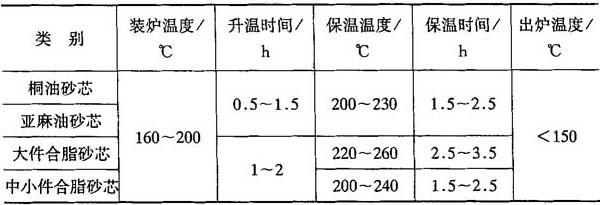

表5-51 油类黏结剂砂芯烘干工艺规范
