白色硅酸盐水泥

---

白色硅酸盐水泥是以硅酸钙为主要成分，严格控制水泥中的氧化铁含量，加入适量石膏磨细制成的水硬性胶凝材料，简称白色水泥。白色水泥的生产、矿物组成、技术性能等，与普通硅酸盐水泥基本相同，只是氧化铁的含量是普通硅酸盐水泥的1／10，另外对锰和铬的氧化物也必须控制其含量，以确保水泥的白度。

(一)白色硅酸盐水泥的定义和分级

根据国家标准《白色硅酸盐水泥》(GB2015－2005)的规定：由氧化铁含量少的硅酸盐水泥熟料，适量石膏符合国家现行规定的混合材料，磨细制成的水硬性胶凝材料，称为白色硅酸盐水泥(简称白水泥)，代号为P·W。白色硅酸盐水泥按抗压强度和抗折强度分为32．5MPa、42．5MPa和52．5MPa三个强度等级，各龄期的强度值不得低于表4－21中规定的数值。

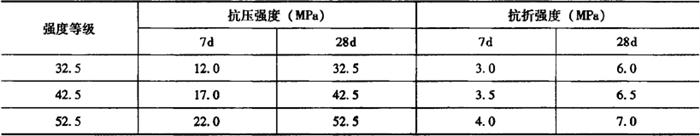

表4－21 白色硅酸盐水泥各龄期强度要求(GB／T2015－2005)

(二)白色硅酸盐水泥的技术要求

根据国家标准《白色硅酸盐水泥》(GB2015－2005)的规定，白色硅酸盐水泥的技术要求主要包括：三氧化硫含量、水泥细度、凝结时间、安定性强度和水泥白度等。

1．三氧化硫

白色硅酸盐水泥中的三氧化硫含量不应超过3．5%。

2．水泥细度

白色硅酸盐水泥的细度，80μm方孔筛筛余不得超过10%。

3．凝结时间

白色硅酸盐水泥的初凝时间不得早于45min，终凝时间不得迟于10h。

4．安定性

白色硅酸盐水泥的安定性，用沸煮法检验必须合格。

5．水泥白度

白色硅酸盐水泥的白度值应不低于87。

白色硅酸盐水泥熟料、适量石膏和耐碱矿物颜料共同磨细，可制成彩色硅酸盐水泥。白色和彩色硅酸盐水泥，主要用于各种装饰混凝土和装饰砂浆，如水磨石、水刷石、人造大理石、干黏石等；也可配制成彩色水泥浆，用于建筑物的墙面、柱面和天棚等处的粉刷；还可配制成水泥砂浆，用于陶瓷铺贴的勾缝。
